Tout sur l'éclairage - Conception d'un luminaire
Tous les luminaires sont construits avec les composants suivants :
- Une source qui est le coeur du luminaire avec son flux plus ou moins important en fonction du résultat à obtenir.
- Une ou 2 douilles suivant le type de source. La douille permet le passage de l'énergie électrique et maintient la lampe dans la position souhaitée.

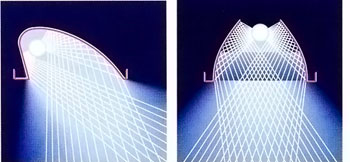

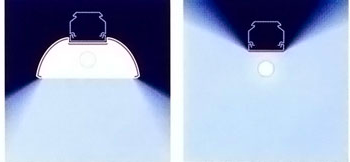

Un réflecteur appelé aussi optique qui a pour seule fonction la réflexion des rayons émanant de la source. Pour une grande efficacité, il est souvent fabriqué dans une feuille d'aluminium très pur (99,99%) avec une finition satinée, anodisée, ou grand brillant. Sa forme, souvent elliptique, permet d'obtenir des faisceaux plus ou moins extensifs voire asymétriques. Certains réflecteurs sont réalisés en polycarbonate avec un revêtement métallisé sous vide. Pour des raisons économiques, certains luminaires n'ont pas de réflecteurs mais c'est la tôle support de la source, qui est peinte en blanc, et qui fait office de réflecteur.

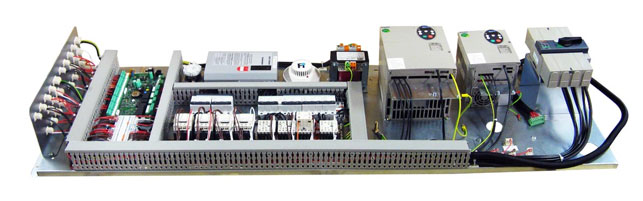

La platine appareillage, nécessaire pour certains types de source. Généralement, son emplacement est prévu au-dessus ou sur le côté de la source. Les platines sont capotées ou non et pour des raisons économiques, il est possible de trouver les composants directement fixés sur la tôle qui sert de réflecteur. On entend par appareillage : les ballasts ou selfs, les condensateurs, les amorceurs, les connecteurs, les fusibles éventuels, la câblerie.

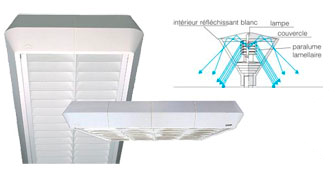

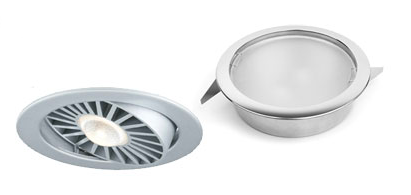

Le diffuseur qui a pour fonction la diffusion de la lumière dans l'espace a une fonction complémentaire au réflecteur. Il peut se présenter sous différentes formes et il peut être fonctionnel ou décoratif. Le plus courant est la grille paralume pouvant être conçue en même temps que le réflecteur. La grille peut être de finition peinte en blanc, satinée, brillante, ou striée de forme dite « sapin ». Les diffuseurs peuvent aussi être des vasques prismatiques polycarbonate ou méthacrylate plates ou en forme (vasques, boules, cubes), des verres trempés, des verres dépolis ou non dépolis, des filtres de couleur. Dans certains cas, il est souhaitable d'utiliser des matériaux anti UV et en particulier pour l'utilisation des lampes à décharge à l'intérieur (sauf si la lampe est elle-même garantie STOP UV).
- Un corps en tôle d'acier, en polyester injecté, ou en fonte d'aluminium (spots, projecteurs, lanternes).
- Un capot ou carénage en tôle d'acier, en polypropylène injecté ou en fonte d'aluminium pour les luminaires extérieurs.
Résistance aux produits chimiques et nettoyage :
Le tableau ci-dessous indique, pour les constituants des luminaires étanches et des optiques, la résistance à un certain nombre de produits chimiques. Dans l'industrie en général et l'industrie alimentaire en particulier, les luminaires sont soumis, tant au niveau de leur utilisation qu'au niveau de leur nettoyage, à de nombreux produits et dérivés. Même dans de faibles concentrations, ces produits sont parfois très agressifs.
- R : Résistant
- M : Moyennement résistant
- N : Non résistant
| Résistance aux agents chimiques et corrosifs | Polyester | Méthacrylate | Polycarbonate | Aluminium |
|---|---|---|---|---|
| Acétate éthylique | N | N | N | R |
| Acétone | N | N | N | R |
| Acide acétique jusqu'à 30% de concentration | R | N | M | M |
| Acide acétique jusqu'à 5% de concentration | R | M | R | M |
| Acide chlorhydrique à plus de 20% de concentration | R | R | M | N |
| Acide chlorhydrique jusqu'à 20% de concentration | R | R | R | N |
| Acide nitrique à plus de 20% de concentration | N | M | N | M |
| Acide nitrique de 10% à 20% de concentration | M | R | M | M |
| Acide nitrique jusqu'à 10% de concentration | R | R | R | M |
| Acide pour batteries | R | R | M | N |
| Acide sulfureux | M | M | N | M |
| Acide sulfurique à plus de 70% de concentration | N | N | N | M |
| Acide sulfurique de 50% à 70% de concentration | R | M | M | M |
| Acide sulfurique jusqu'à 50% de concentration | R | M | R | M |
| Alcool concentré | M | N | R | R |
| Alcool jusqu'à 30% de concentration | R | R | R | M |
| Ammoniaque à 25% de concentration | N | R | N | R |
| Benzol | N | N | N | M |
| Bière | R | R | R | R |
| Cétones | N | N | N | M |
| Chloroforme | N | N | N | M |
| Chlorure de phénol | N | N | N | M |
| Dioxanne | R | N | N | N |
| Dioxide de carbonne | R | R | R | R |
| Eau de mer | R | R | R | M |
| Eau jusqu'à une température de 60°C | R | R | R | R |
| Eau oxygénée à plus de 40% de concentration | N | M | M | M |
| Eau oxygénée jusqu'à 40% de concentration | N | R | M | M |
| Essence pure | N | R | R | N |
| Essence de térébentine | R | R | M | R |
| Ether | M | N | N | R |
| Ether de pétrole | R | R | M | R |
| Gasoil | R | R | M | R |
| Glycérine | R | R | M | R |
| Glycol (antigel) | R | R | R | R |
| Hydrogène sulfuré | R | R | R | R |
| Lait de chaux | R | R | M | N |
| Lessive | R | R | M | M |
| Méthanol | N | N | N | M |
| Monoxyde de carbonne | R | R | R | R |
| Phénol | N | N | N | M |
| Sang | R | R | R | R |
| Solution de chlorure de sodium | R | R | R | M |
| Soude | R | R | R | N |
| Soude caustique à 10% de concentration | N | R | N | N |
| Soude caustique à 2% de concentration | M | R | N | N |
| Tétrachlorure de carbonne | R | N | N | R |
| Xylène | N | N | N | R |
Contre-indications d'emploi des luminaires étanches en polycarbonate :
- Tunnel de lavage
- Industrie chimique de transformation
- Etables
- Laiterie
- Fromageries
- Industrie du plastique
- Peintures
- Solvants
