Le coefficient d'entretient ou de maintenance :

Le coefficient de maintenance est une valeur utilisée pour évaluer l'influence des aspects extérieurs dans le calcul théorique d'un projet par rapport à la réalité. En effet, à partir du moment où le client final réceptionne le chantier, l'environnement subit une série de modifications qui changent le niveau d'éclairement donné lors de l'étude. Les facteurs aggravant (diminution du flux) sont les suivants :

• Température ambiante trop basse ou trop haute
• Tension d'alimentation trop haute
• Vieillissement du luminaire et en particulier des réflecteurs et déflecteurs
• Vieillissement de la lampe
• Empoussièrement du luminaire
• Empoussièrement des surfaces de réflexion

Pour compenser ce phénomène dans le temps, nous appliquerons un coefficient que nous évaluerons à 0,80, ce qui signifie qu'à la réception du chantier, le niveau d'éclairement mesuré sera 20% plus élevé que celui souhaité et indiqué sur notre étude. Le coefficient de 0,80 peut être augmenté ou diminué en fonction de l'environnement.

L'uniformité :

L'uniformité ou facteur d'uniformité d'éclairement, c'est le rapport entre l'éclairement minimum et l'éclairement moyen (Emin/Emoy). Si les recommandations actuelles indiquent uniquement que l'uniformité ne doit pas être inférieure à 0,8 dans la zone de travail (éclairage localisé) la norme EN 12464-1 prévoit une distinction entre la zone de travail et la zone environnante immédiate et ramène l'uniformité minimum requise à 0,7 dans la zone de travail et 0,5 dans les zones environnantes immédiates. La zone de travail est définie comme la partie du lieu de travail dans laquelle la tâche visuelle est exécutée. La zone environnante immédiate correspond à une bande de 0,50 m de large au moins entourant la zone de travail et située dans le champ visuel.

Hauteur du luminaire :

C'est la hauteur mesurée du sol à la partie la plus basse du luminaire et pour une applique éclairant en indirect, c'est la face la plus haute.

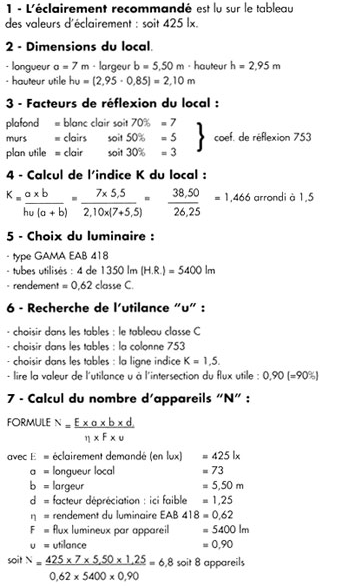

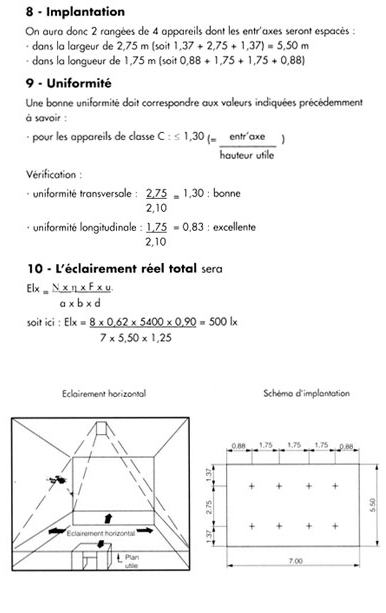

Application :

Cette méthode de calcul manuelle est très rarement utilisée et si l'on considère que pour obtenir ce résultat, il faut dépenser beaucoup d'énergie et consulter beaucoup de documents, il devient indispensable d'utiliser l'informatique.

Quels logiciels de calculs utiliser ?

Pour un calcul rapide et simple dans une pièce rectangulaire, le DLUX de DISANO semble le plus approprié. Prenons l'exemple précédent et suivons la méthode la plus simple :

1. Données de base

• Description : facultatif
• Nom du client : facultatif

2. Environnement

• Longueur : 7
• Largeur : 5.5
• Hauteur : 2.95

Cliquer l'icône BZ (1er icône au milieu de la hauteur à gauche)

• Fenêtre : Entrée appareil avec méthode BZ
• Modèle de base : 868 nombre qui précède le nom du produit sur le catalogue DISANO.
  Cliquer sur la flèche à droite, rechercher et cocher 4 X 18.
• Lux moyens exigés :425
• Coeff. Réflexion (%) : cliquer Clair et les chiffres deviennent 70-50-30
• Cliquez sur la flèche bleue à gauche qui lance le calcul.

Résultat :

• N° sur X 4
• N° sur Y 2

Ce qui signifie que nous avons 4 luminaires sur la longueur et 2 sur la largeur soit 8 luminaires.

Cocher OK

4. Calculs

En bas à droite : Calculer

5. Résultats

• Emoy 516
• Uniformité Emin/Emoy 0,60

Les icônes en haut à droite permettent de voir les courbes Isolux, la maquette, et la vue 3D. Si le résultat n'est pas satisfaisant, revenir à 2. Environnement et retourner dans BZ. Sinon cocher :

6. Impressions.

Cocher le minimum :

• Données du projet
• Isolux : plan de travail avec lignes+échelle gris
• Résultats numériques : plan de travail
• Attention : décocher EIDOLUX
• Lancer l'impression

Revenir à :

2. Environnement

Sauvegarder le projet en cochant la disquette au 3ème icône en haut à gauche.

Pour retourner dans le projet :

• Ouvrir DLUX
• Cocher le 2ème icône en haut à gauche « ouvrir projet ». Ouvrir.

L'astuce pour être encore plus efficace, c'est de connaître ou d'inscrire quelque part les nombres correspondant aux produits les plus basiques donc les plus demandés par les clients. Pour les produits qui ne sont pas précédés d'un nombre, écrire le nom du produit en toutes lettres. En réalité, si nous pratiquons de temps en temps, nous pouvons considérer qu'il nous faut environ 5 minutes pour obtenir un résultat.A l'inverse, si notre client nous donne le nombre de luminaires dans la pièce, nous pouvons rapidement lui confirmer le niveau d'éclairement.

Méthode sur DLUX de DISANO :

Ouvrir le logiciel

• Description : facultatif
• Nom client : facultatif

2. Environnement

• Longueur : 7
• Largeur : 5.5
• Hauteur : 2.95

Cliquer le 5ème icône au milieu de la hauteur.

• Fenêtre « Entrée appareils en matrice »
• Modèle de base : 868 cliquer sur la flèche à droite, rechercher et cliquer 4 X 18.
• Matrice :
  • N° sur X 4
  • N° sur Y 2

  Cliquer OK

3. Aire de calcul

• Cliquer Standard
• Cliquer Clair. Automatiquement les valeurs de réflexion s'affichent en 70 50 30

4. Calculs

Cliquer calculer. Etc...

Comprendre une études

Le logiciel utilisé pour cette étude est le DIALUX de la Société OSRAM.

Plan utile :

• Hauteur : 0.850m
• Trame : 31 x31 Points
• Zone périphériqueb: 0.000m

Rapport d'intensité d'éclairage (selon LG3:2001) : Murs / plan utile : 0.727, plafond / plan utile : 0.251.

Liste des luminaires

Puissance installée spécifique : 38.74W/m² = 3.64W/m²/100Ix (surface au sol : 65.69m²)

Projet 1 - liste des luminaires par pièces

Projet 1 - graphique des coordonnées luminaires

Liste des luminaires

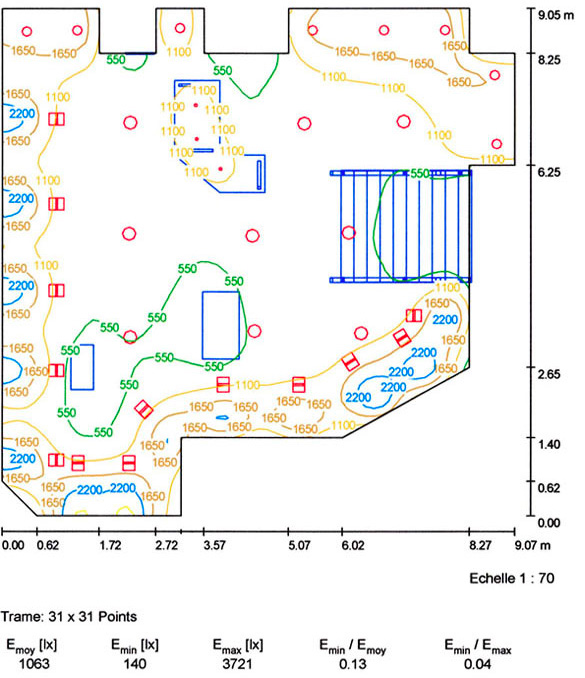

Projet 1 - Plan utile - courbes isolux (E)

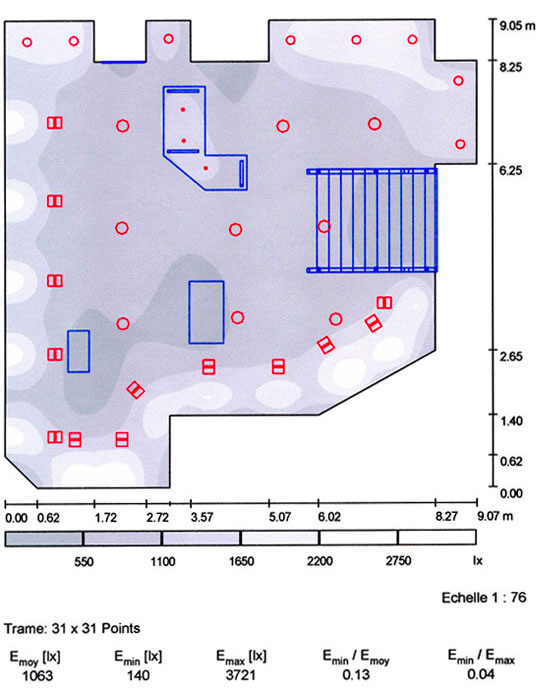

Projet 1 - Plan utile - Valeurs grises (E)

Projet 1 - Plan utile - Valeurs grises (E)

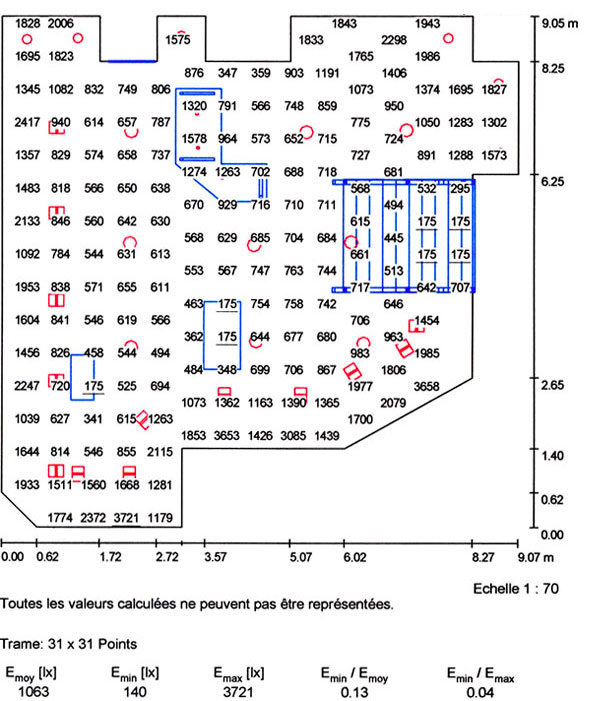

Projet 1 - Plan utile - Graphique de valeurs (E)

Projet 1 - Aperçu 3D
