Tout sur l'éclairage - Normes et conformité
Les normes :
Norme EN 60 598 partie 2 (extrait)
Luminaires-2
partie- Règles particulieres
- EN 60 598-2-1 Luminaires fixes à usage général
- EN 60 598-2-2 Luminaires encastrés
- EN 60 598-2-3 Luminaires d'éclairage public
- EN 60 598-2-4 Luminaires portatifs à usage général
- EN 60 598-2-5 Projecteurs
- EN 60 598-2-6 Luminaires à transformateur intégré pour lampes à filaments de tungstène
- EN 60 598-2-17 Luminaires pour éclairage de théâtre,des studios de télévision, de cinéma et de photographie
- EN 60 598-2-18 Luminaires pour piscines et usages analogues
- EN 60 598-2-19 Luminaires à circulation d'air
- EN 60 598-2-22 luminaires pour éclairage de secours
Les marques et symboles :
La marque CSQ/IQNET est valable pour le monde entier. Elle indique que la société a abtenu la certification d'entreprise du Système de Qualité pour ce qui concerne le projet, la production et la vente d'appareils et accessoires d'éclairage.
La norme de référence est la norme UNI EN ISO 9001/IQNET et UNI EN ISO 9002/IQNET
La mentionCEindique qu'un produit peut circuler librement au sein de l'Union Européenne. Elle certifie que le produit répond aux normes fondamentales de sécurité.
Appareil de classe II (double isolation). Mise à la terre non nécessaire.
IMQ Performance Marque portée par les produits certifiés par l'IMQ (Institut national italien de la Marque de Qualité) pour ce qui concerne les données photométriques déclarées.
Le certificat de conformité européenneENEC substitue toutes les normes d'homologation nationales de la CEE, sur la base de la norme européenne EN60598.
L'approbation IMQ a destination des appareils cablés. Les appareils portant ce label sont conformes au normes italiennes CEI de sécurité qui correspondent aux normes européennes EN60598.
Appareil installable sur surfaces inflammables.
Caractéristiques et mise en conformité :
| Classe éléctrique | I | Protection contre les chocs éléctriques |
|---|---|---|
| Indice de protection | IP 20 | Degré de protection IP |
| Réaction au feu | 850 °C | Essai au fil incandescent |
| Energie de choc | 2 J/ IK 07 | Résistance aux chocs mécaniques |
 |
Pour les luminaires concentrant la chaleur, ce symbole indique la distance minimum à respecter entre le luminaire et la surface ou les objets éclairés. | |

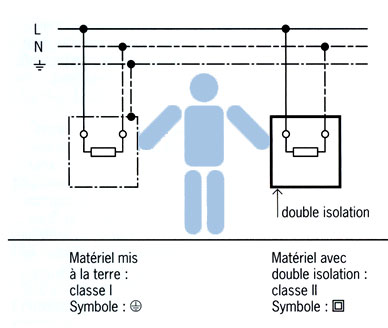

- Classe IIsolation principale complétée par mise à la terre des parties métalliques accessibles.
- Classe IIIsolation principale complétée par une isolation renforcée (par ex: double isolation). Pas de mise à la terre.
- Classe IIITrès basse tension (de sécurité) TBT(S). Tension de service inférieure à 50V. Pas de mise à la terre.
Degré de protection et symboles selon NF EN 60 529
| Indice de protection |
Symbole | 1er chiffre : Protection contre la pénétration des corps solides | Correspondance NF C 15-100 | 2ème chiffre : Protection contre la pénétration de l'eau | Correspondance NF C 15-100 |
|---|---|---|---|---|---|
| IP00 |  |
Non protégé | AE1 | Non protégé | AD1 |
| IP11 | |
Protégé contre les corps solides de Ø supérieur à 50 mm | AE1 | Protégé contre les chutes verticales de gouttes | AD2 |
| IP20 | Protégé contre les corps solides de Ø supérieur à 12 mm | AE1 | Non protégé | AD1 | |
| IP23 | |
Protégé contre les corps solides de Ø supérieur à 12 mm | AE1 | Protégé contre l'eau "en pluie" | AD3 |
| IP33 |  |
Protégé contre les corps solides de Ø supérieur à 2,5 mm | AE2 | Protégé contre l'eau "en pluie" | AD3 |
| IP40 | Protégé contre les corps solides de Ø supérieur à 1 mm | AE3 | Non protégé | AD1 | |
| IP44 |  |
Protégé contre les corps solides de Ø supérieur à 1 mm | AE3 | Protégé contre les projections d'eau | AD4 |
| IP50 |  |
Protégé contre la poussière | AE4 | PNon protégé | AD1 |
| IP54 |  |
Protégé contre la poussière | AE4 | Protégé contre les projections d'eau | AD4 |
| IP55 |  |
Protégé contre la poussière | AE4 | Protégé contre les jets d'eau | AD5 |
| IP65 | |
Totalement protégé contre la poussière | AE4 | Protégé contre les jets d'eau | AD5 |
| IP66 | |
Totalement protégé contre la poussière | AE4 | Protégé contre les jets d'eau puissants | AD5 |
ERP : Etablissemnt recevant du public
IGH : Immeuble de grande hauteur
Réaction au feu des luminaires pour ERP et IGH
| Local | Type d'éclairage | ERP | IGH |
|---|---|---|---|
| Escaliers et circulations horizontales cloisonnées |
Eclairage normal | 850°C Temps d'extinction normalisé (?30s) |
960°C Temps d'extinction ?5s |
| Eclairage de sécurité | 850°C Temps d'extinction normalisé (?30s) |
960°C Temps d'extinction ?5s |
|
| Autres locaux | Eclairage normal | 750°C Sauf si la surface totale apparente des luminaires est supérieure à 25% de la surface totale du local alors 850°C Temps d'extinction normalisé (<30s) |
750°C Temps d'extinction <5s |
| Eclairage de sécurité | 850°C Temps d'extinction normalisé (<30s) |
960°C Temps d'extinction <5s |
Résistance aux chocs des luminaires selon la norme EN 50-102
| Code IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | - | IK09 | IK10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energie de choc | Non protégée selon la norme | 0,14 joule | 0,2 joule | 0,35 joule | 0,5 joule | 0,7 joule | 1 joule | 2 joules | 5 joules | 6 joules | 10 joules | 20 joules |
| Correspondance NF C 15-100 |
- | - | AG 1* | - | - | - | - | AG 2 | AG 3* | AG 3* | - | AG 4 |
| * Selon UTE C 15-103 de novembre 1997 | ||||||||||||

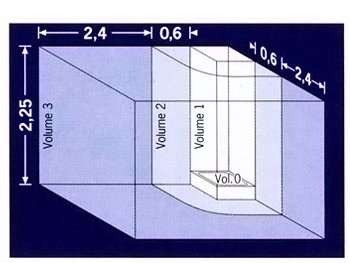

Salles de bains - Volumes de protection
- Volume 0 :Aucun luminaire (sauf ceux intégrés en usine dans le fond de la baignoire).
- Volume 1 :Uniquement les luminaires alimentés en TBT de 12V max. et possédant au moins un IP X4. L'alimentation TBT doit obligatoirement être installée en dehors des volumes 0, 1 et 2.
- Volume 2 :Uniquement des luminaires classe II possédant au moins un IP X3. Pour les luminaires à vasques installés dans le volume 2, l'enlèvement de la vasque doit provoquer la coupure de tous les conducteurs actifs alimentant les douilles et aucune partie métallique ne doit être accessible.
- Volume 3 :Les luminaires peuvent être de classe I ou être alimentés en TBT jusqu'à 50V et posséder au moins un IP X1.L'alimentation des luminaires dans les zones 2 et 3 doit être protégée par un dispositif différentiel à courant résiduel (DDR) aux hautes sensibilités de 30 Ma max.
Le label Promotelec salles de classe :
Promotelec est une association créée en 1962 pour promouvoir la sécurité et la qualité des installations électriques dans le bâtiment. Représentative de l'ensemble des acteurs de la construction jusqu'au client final et fortement soutenu par EDF, elle délivre des labels attestant de la qualité de la réalisation des installations. Au niveau des salles de classe, l'éclairage joue un rôle important dans l'obtention du label. Les luminaires doivent obligatoirement porter la marque ENEC et à partir du 1er Mars 2003, ils doivent être équipés de ballasts électroniques, avoir un rendement en service supérieur à 0,5, respecter certaines valeurs dans le sens horizontal et être équipés d'une optique en aluminium ou aluminisée. Ils doivent permettre de réaliser un éclairement général horizontal moyen initial d'au moins 500 lux pour une uniformité (Em/Emin) supérieure à 0,8. L'éclairage du tableau quant à lui, devra, sans tenir compte de l'apport de l'éclairage général, permettre un niveau d'éclairement moyen vertical initial de 600 lux pour une uniformité supérieure à 0,5.
