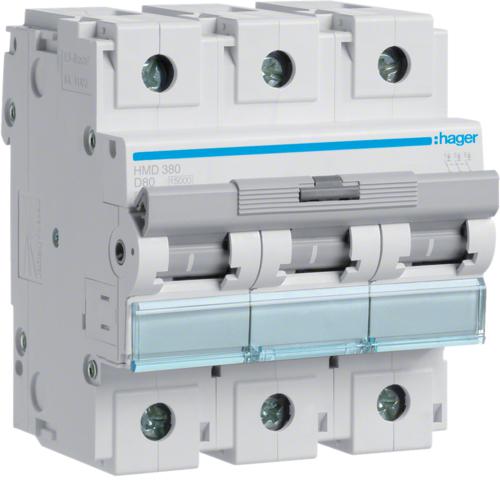

HAGER Disjoncteur 3P 15kA courbe D - 80A 4.5 modules REF : HMD380
Description
Caractéristiques techniques Nombre de pôles: 3 P Courant assigné nominal: 80 A Courbe: D Pouvoir de...
Détails du produit : Disjoncteur 3P 15kA courbe D - 80A 4.5 modules
Caractéristiques techniques
Nombre de pôles: 3 P
Courant assigné nominal: 80 A
Courbe: D
Pouvoir de coupure assigné: 15 kA
Pouvoir de coupure de service suivant IEC 947.2 50Hz: 50 pourcent
Fréquence assignée: 50/60 Hz
Tension assignée d'emploi en alternatif: 415 V
Température de fonctionnement: -5 à 60 °C
Caractéristiques du produit : HAGER | Réf : HMD380
| caractéristique de déclenchement (type/courbe) | D |
|---|---|
| nombre de pôles (total) | 3 |
| nombre de pôles protégés | 3 |
| calibre/courant nominal assigné (In) | 80 A |
| tension assignée (Ue) | 415 V |
| tension d'isolement assignée (Ui) | 500 V |
| tension assignée de tenue aux chocs (Uimp) | 6 kV |
| pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 15 kA |
| pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) | 15 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) | 15 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) | 15 kA |
| type de tension | AC |
| fréquence | 50 - 60 Hz |
| adapté à une installation encastrée | OUI |
| montage encastré | OUI |
| pôle neutre sectionné simultanément | NON |
| catégorie de surtension | 3 |
| degré de pollution | 3 |
| produits auxiliaires associables | OUI |
| largeur en nombre de modules | 4.5 |
| profondeur d'encastrement | 70 mm |
| indice de protection (IP) | IP20 |
| température ambiante en fonctionnement | -25 - 70 °C |
| section de raccordement cable souple | 1 - 50 mm² |
| section de raccordement cable rigide | 1 - 70 mm² |
| antidéflagration | NON |
