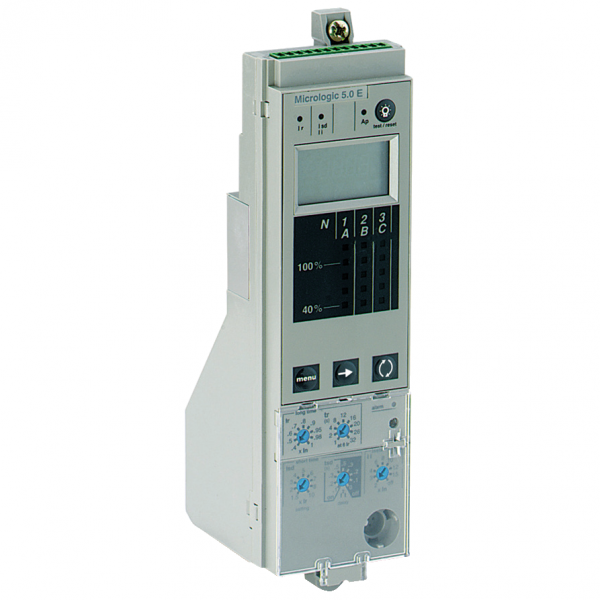

SCHNEIDER ELECTRIC ComPact NS - unité de contrôle micrologic 5.0 - débrochable REF : 33538
Description
Micrologic 5.0E (compteur d'énergie) est une unité de contrôle électronique destinés aux disjoncteurs...
Détails du produit : ComPact NS - unité de contrôle micrologic 5.0 - débrochable
Micrologic 5.0E (compteur d'énergie) est une unité de contrôle électronique destinés aux disjoncteurs débrochables Compact NS630b à NS1600 Cette unité de contrôle dispose d'une protection sélective (LSI) et est conçue pour protéger les circuits de puissance et les charges Il intègre une protection longue durée réglable contre les surcharges Il offre également une protection de courte durée réglable et une protection instantanée contre les courts-circuits Micrologic 5.0E indique les surcharges avec une LED d'alarme Il est capable d'afficher la cause du déclenchement via 3 autres LED Micrologic 5.0E est équipé d'un écran LCD numérique qui affiche l'énergie active avec une précision de 2% Cette unité de contrôle peut être associée à un châssis de base Compact NS débrochable
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : 33538
| réglage de courant du déclencheur de surcharge | 252.0 1600.0 A |
|---|---|
| finition de la protection du moteur | Déclencheur électronique |
| nombre de pôles | - |
| tension d'alimentation CA 50 Hz | - |
| valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 3200.0 A |
| alimentation externe requise | Oui |
| tension d'alimentation de courant nominal Us à CA 50 Hz | - V |
| tension d'alimentation CA 60 Hz | - |
| valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 24000.0 A |
| tension d'alimentation de courant nominal Us à CA 60 Hz | - V |
| tension d'alimentation CC | 24.0 24.0 |
| tension de fonctionnement CA 50 Hz | 690.0 690.0 |
| tension d'alimentation de courant nominal Us CC | 24.0 | 24.0 V |
| tension de fonctionnement CA 60 Hz | 690.0 690.0 |
| type de tension d'actionnement | Auto-alimenté |
| tension de fonctionnement CC | - |
| courant permanent nominal (Iu) | 1600.0 A |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| fonction déclencheur de court-circuit | Retardé |
| avec fonction de protection contre les mises à la terre accidentelles | Non |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| courant de commutation assigné | 1600.0 |
| tension d'alimentation DC | 24.0 24.0 |
| largeur | 53.6 |
| hauteur | 199.5 |
| profondeur | 67.5 |
