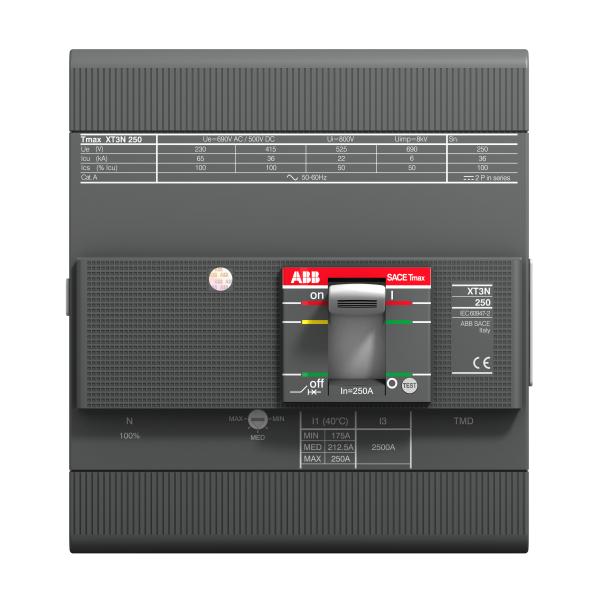

ABB BASSE TENSION Disjoncteur XT3N 4P 200A 36Ka + déclencheur magnéto-thermique REF : 068069
Description
Disjoncteurs à boîtier moulé TMAX XT3N 250 fixe à quatre pôles avec bornes avant et décharge thermomagnétiue...
Détails du produit : Disjoncteur XT3N 4P 200A 36Ka + déclencheur magnéto-thermique
Disjoncteurs à boîtier moulé TMAX XT3N 250 fixe à quatre pôles avec bornes avant et décharge thermomagnétiue TMD R 200-2000 A neutre totalement nominal
Caractéristiques du produit : ABB BASSE TENSION | Réf : 068069
| courant permanent nominal (Iu) | 200 A |
|---|---|
| tension assignée (Ue) | 690 V |
| courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | 36 kA |
| réglage de courant du déclencheur de surcharge | 140.0 A |
| plage de réglage du déclencheur de court-circuit non retardé | 2000 |
| protection intégrée contre les mises à la terre accidentelles | Non |
| type de raccordement du circuit principal | Raccordement par boulon |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| adapté à un montage de profilés chapeaux | Non |
| montage de profilés chapeaux en option | Non |
| nombre de contacts auxiliaires à ouverture | 0 |
| nombre de contacts auxiliaires à fermeture | 0 |
| nombre de contacts auxiliaires à deux directions | 0 |
| relais de signalisation de déclenchement disponible | Non |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 4 |
| position du raccordement de circuit principal | Frontal |
| finition de l'élément d'actionnement | Manette / levier |
| appareil complet avec unité de protection | Oui |
| commande motorisée intégrée | Non |
| commande motorisée en option | Oui |
| indice de protection (IP) | IP20 |
