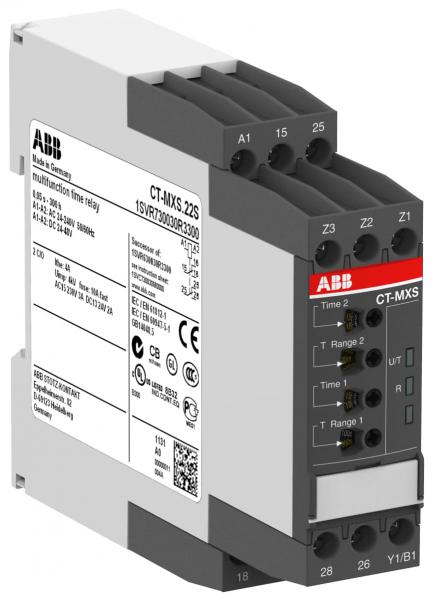

ABB BASSE TENSION ct-Mxs.22S Relais Temporisés Multifunction 2C/O 24-48VDC 24-240VAc REF : 273003033
Description
Le CT-MXS.22S est un relais temporisé électronique multifonction de la gamme temporisée CT-S. Il fournit...
Détails du produit : ct-Mxs.22S Relais Temporisés Multifunction 2C/O 24-48VDC 24-240VAc
Le CT-MXS.22S est un relais temporisé électronique multifonction de la gamme temporisée CT-S. Il fournit 5 fonctions de chronométrage avec 2x10 plages de temps de 0.05 s à 300 h. Ce relais temporisé fonctionne avec une tension d'alimentation de commande nominale de 24 - 48 V CC / 24 - 240 V CA et possède une sortie 2 c/o (SPDT) avec des contacts évalués à 250 V / 4 A. Une entrée de commande fonctionne avec déclenchement associé (non flottant). Le CT-MXS.22S offre la possibilité de connecter deux potentiomètres déportés pour le réglage fin des temporisations. Un couvercle transparent scellable pour la protection contre les modifications non autorisées est disponible comme accessoire. L'appareil propose une technique de raccordement à vis avec des bornes de raccordement à cage à deux chambres.
Caractéristiques du produit : ABB BASSE TENSION | Réf : 273003033
| finition du raccordement électrique | Borne à vis |
|---|---|
| fonction retardée à l'enclenchement | Non |
| fonction retardement du déclenchement | Non |
| fonction glissant à l'enclenchement | Oui |
| fonction à contact fugitif | Non |
| fonction étoile/triangle | Non |
| fonction formation d'impulsion | Non |
| fonction clignotement avec pause, temps fixe | Non |
| fonction clignotement avec impulsion, temps fixe | Non |
| fonction cadencée avec pause, variable | Non |
| fonction cadencée avec impulsion, variable | Non |
| commande à distance possible | Oui |
| uniquement adapté pour commande à distance | Non |
| enfichable sur un contacteur | Non |
| tension d'alimentation de courant nominal Us à CA 50 Hz | 24 | 240 V |
| tension d'alimentation de courant nominal Us à CA 60 Hz | 24 | 240 V |
| tension d'alimentation de courant nominal Us CC | 24 | 48 V |
| type de tension d'actionnement | AC/DC |
| courant nominal | 4 A |
| plage temporelle | 0.05 | 1080000 s |
| nombre de sorties, non retardées, contact à ouverture | 0 |
| nombre de sorties, non retardées, contact à fermeture | 0 |
| nombre de sorties, non retardées, contact inverseur | 2 |
| nombre de sorties, retardées, contact à ouverture | 0 |
| nombre de sorties, retardées, contact à fermeture | 0 |
| nombre de sorties, retardées, contact inverseur | 2 |
| sorties, commutable, retardées/non retardées | Non |
| avec sortie de semiconducteur | Non |
| adapté à un montage de profilés chapeaux | Oui |
| largeur | 22.5 mm |
| hauteur | 85.6 mm |
| profondeur | 103.7 mm |
