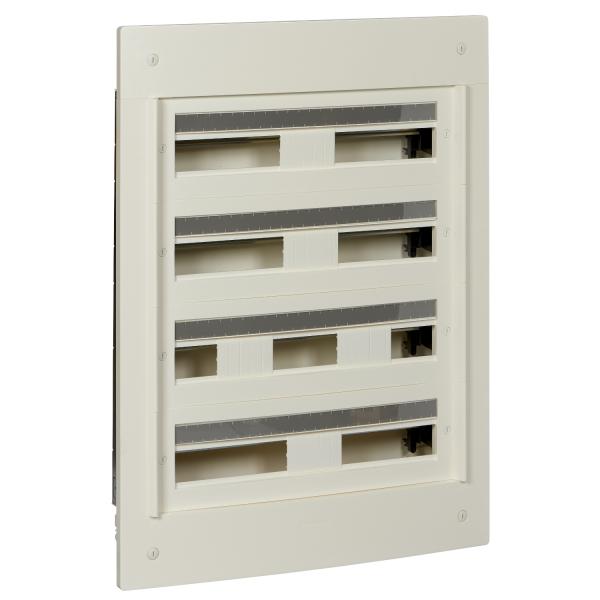

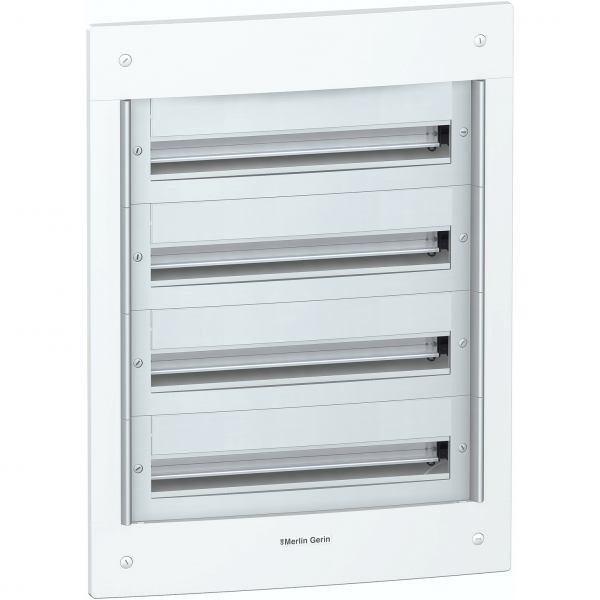

SCHNEIDER ELECTRIC Pragma - coffret encastré 4 rangées 24 modules - 160A - sans porte - blanc REF : PRA22424W
Description
Caractéristiques générales : Accessoires inclus : châssis avec 1 rail, solutions de repérage, borniers...
Détails du produit : Pragma - coffret encastré 4 rangées 24 modules - 160A - sans porte - blanc
Caractéristiques générales :
Accessoires inclus : châssis avec 1 rail, solutions de repérage, borniers phase/neutre, collecteur de terre, support pour bornier ou collecteur de terre, kit de fixation dans panneau plâtre
Coffret encastré Schneider, pour cloisons creuses ou béton
Compatible Distri'clic XE
Borniers phase / neutre inclus
Conforme à la norme IEC 60439-3
Caractéristiques du coffret :
Livré avec des plastrons blancs titane RAL9016 assortis aux produits blancs DuoLine
Capacité en pas de 9 mm : 192
Capacité en module de 18 mm : 96
Courant assigné In : 160 A
Châssis avec 1 rail par rangée : 1
Protège-étiquettes et bande de repérage (1 lot par rangée) : 4
Obturateur en bande de la largeur du coffret : 2
Collecteur de terre 4 x 6mm² (1 bloc de large) : 10
Collecteur de terre 25mm² (1 bloc de large) : 3
Collecteur de terre 50mm² (2 blocs de large) : 1
Support pour bornier ou collecteur de terre : 1 (32) (capacité de chaque support en nombre de blocs)
Kit de fixation dans panneau plâtre : 1
Degré de protection IP : IP 30 (sans porte), IP 40 (avec porte)
Degré de protection IK : IK08 (sans porte), IK09 (avec porte).
Tenue au feu et à une chaleur anormale (750°C)
Isolation classe 2
Dimensions :
Hauteur : 810 mm (780 mm partie encastrée)
Largeur : 610 mm (570 mm partie encastrée)
Profondeur : 125 mm (95 mm partie encastrée)
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : PRA22424W
| finition du couvercle | Fermé |
|---|---|
| type de capot | Optionnel |
| couvercle/porte transparent(e) | Non |
| avec serrure | Non |
| mode de pose | Encastré |
| couleur | Blanc |
| type de montage | Encastré |
| matériau du boîtier/corps | Plastique |
| matériau du boîtier | Plastique |
| rail DIN | Oui |
| classe de protection (IP) | IP30 |
| numéro RAL | 9016.0 |
| borne de mise à la terre | Oui |
| indice de protection (IP) | IP30 |
| finition CEM | Non |
| borne à conducteur neutre | Non |
| largeur en nombre de modules | 24.0 |
| profondeur d'encastrement | 95.0 mm |
| nombre de rangées | 4.0 |
| possibilité de montage en saillie | Non |
| avec cadre/support de montage | Non |
| largeur | 570.0 mm |
| hauteur | 780.0 mm |
| profondeur | 30.0 mm |
