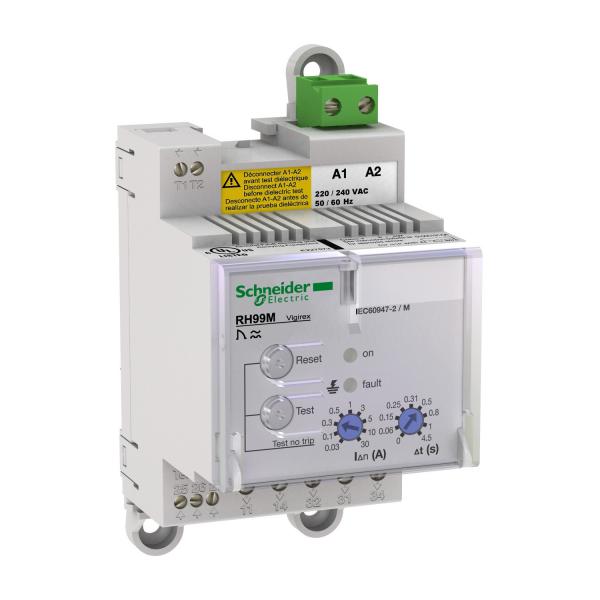

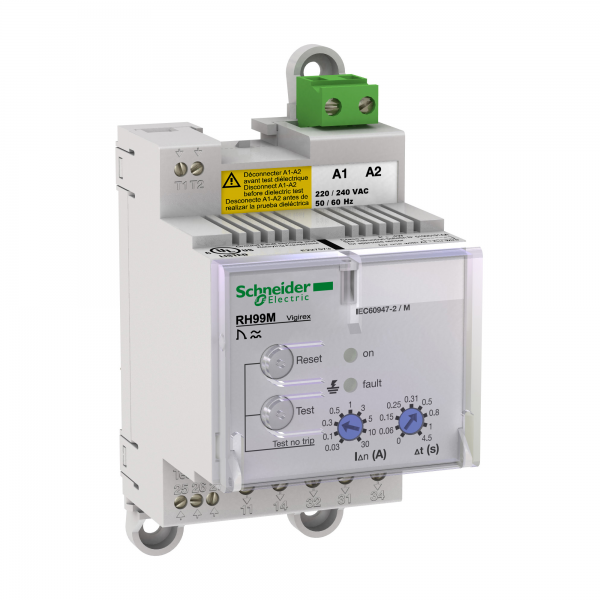

SCHNEIDER ELECTRIC Vigirex RH99M - relais différentiel - réarmement manuel - 220-240Vca - 0,03-30A REF : 56173
Description
RH99M est un relais de protection contre les courants résiduels à montage sur rail DIN Il protège...
RH99M est un relais de protection contre les courants résiduels à montage sur rail DIN Il protège contre...
Détails du produit : Vigirex RH99M - relais différentiel - réarmement manuel - 220-240Vca - 0,03-30A
RH99M est un relais de protection contre les courants résiduels à montage sur rail DIN Il protège contre les contacts directs ou indirects des personnes. les risques d'incendie et les moteurs Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé Il déclenche le disjoncteur associé lorsque le courant résiduel de fonctionnement réglé est dépassé La tension d'alimentation opérationnelle est comprise entre 220 VCA et 240 VCA 50/60Hz La sensibilité au courant est sélectionnable avec 9 seuils de 30 mA à 30 A La temporisation est sélectionnable avec 9 réglages d'instantané à 4.5 s Il nécessite une réinitialisation manuelle locale après l'élimination d'un défaut La tension du système de distribution surveillée est jusqu'à 1000 VCA 50/60/400 Hz Il est installé sur un rail DIN à l'intérieur d'un tableau et l'indice de protection est IP40 Il doit être associé à un tore compatible Schneider Electric It must be associated with a compatible Schneider Electric toroid.
RH99M est un relais de protection contre les courants résiduels à montage sur rail DIN Il protège contre les contacts directs ou indirects des personnes. les risques d'incendie et les moteurs Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé Il déclenche le disjoncteur associé lorsque le courant résiduel de fonctionnement réglé est dépassé La tension d'alimentation opérationnelle est comprise entre 220 VCA et 240 VCA 50/60Hz La sensibilité au courant est sélectionnable avec 9 seuils de 30 mA à 30 A La temporisation est sélectionnable avec 9 réglages d'instantané à 4.5 s Il nécessite une réinitialisation manuelle locale après l'élimination d'un défaut La tension du système de distribution surveillée est jusqu'à 1000 VCA 50/60/400 Hz Il est installé sur un rail DIN à l'intérieur d'un tableau et l'indice de protection est IP40 Il doit être associé à un tore compatible Schneider Electric It must be associated with a compatible Schneider Electric toroid.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : 56173
| finition du raccordement électrique | Borne à vis |
|---|---|
| tension d'alimentation de courant nominal Us à CA 50 Hz | 240.0 V |
| tension d'alimentation de courant nominal Us à CA 60 Hz | 240.0 V |
| tension d'alimentation de courant nominal Us CC | - | - V |
| type de tension d'actionnement | AC |
| avec pinces amovibles | Non |
| fonction | Pour réseaux à tension alternative |
| tension assignée (Ue) | 1000.0 V |
| fréquence assignée | 400.0 Hz |
| valeur de fonctionnement intensité de courant 1 | 0.03 30.0 mA |
| valeur de fonctionnement intensité de courant 2 | - mA |
| délai de temporisation du déclenchement min. réglable | 0.0 s |
| délai de temporisation du déclenchement max. admissible | 4.82 s |
| affichage du courant différentiel | Non |
| mémorisation possible des défaillances | Non |
| nombre de contacts en tant que contacts à ouverture | 0.0 |
| nombre de contacts en tant que contacts à fermeture | 1.0 |
| nombre de contacts en tant qu'inverseurs | 1.0 |
| largeur | 54.0 mm |
| hauteur | 97.0 mm |
| profondeur | 74.0 mm |
