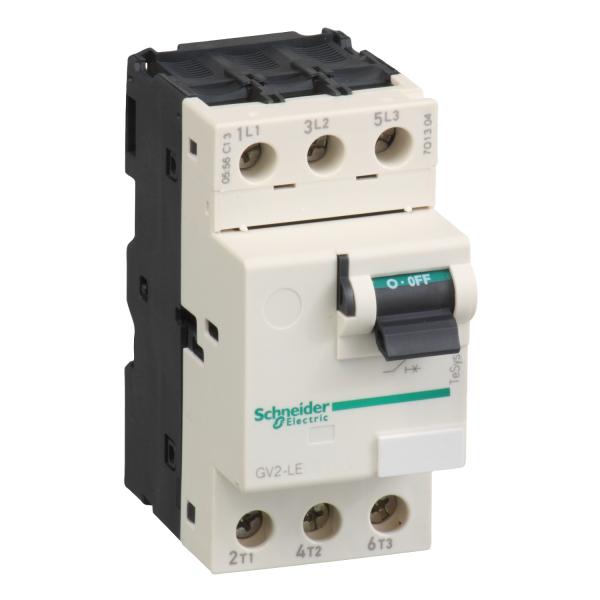

SCHNEIDER ELECTRIC TeSys GV2LE - disjoncteur moteur - 1A - 3P 3d - déclencheur magnétique REF : GV2LE05
Description
Ce disjoncteur moteur TeSys GV. 1A/690V. convient aux applications de moteurs triphasés 0.25-0.37kW...
Détails du produit : TeSys GV2LE - disjoncteur moteur - 1A - 3P 3d - déclencheur magnétique
Ce disjoncteur moteur TeSys GV. 1A/690V. convient aux applications de moteurs triphasés 0.25-0.37kW à 400V. Il offre une protection magnétique avec un niveau de déclenchement à 13xIn. un pouvoir de coupure élevé Icu 100kA. Le raccordement se fait par bornes à vis-étrier. La commande start-stop par bascule est garantie pour 100 000 cycles AC-3. Il complète la protection du moteur. Il s'utilise en association avec un relais de surcharge thermique LRD05 (à commander séparément). Il est certifié multinormes (IEC. UL. CSA. CCC. EAC. Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GV2LE05
| réglage de courant du déclencheur de surcharge | - A |
|---|---|
| plage de réglage du déclencheur de court-circuit non retardé | 13.0 13.0 A |
| avec protection thermique | Non |
| sensible à une défaillance de phase | Oui |
| technique de déclenchement | Magnétique |
| tension de fonctionnement normale | 690.0 690.0 V |
| courant permanent nominal (Iu) | 1.0 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 0.18 kW |
| puissance de fonctionnement nominale, AC-3, 400 V | 0.37 |
| type de raccordement du circuit principal | Borne à vis |
| finition de l'élément d'actionnement | Levier |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| avec commutateur auxiliaire intégré | Non |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3.0 |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 100.0 kA |
| indice de protection (IP) | IP20 |
| hauteur | 89.0 mm |
| largeur | 45.0 mm |
| profondeur | 78.5 mm |
