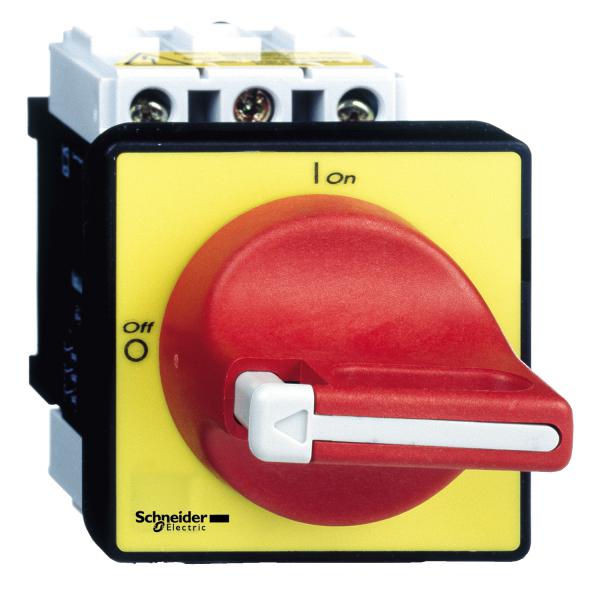

SCHNEIDER ELECTRIC TeSys VCF - inter.-sectionneur - 3P - 690V 40A - poignée rouge cadenassable REF : VCF2
Description
Pour commander la mise sous tension ou hors tension des circuits. Schneider Electric propose dans sa...
Fréquemment commandés avec ce produit
Détails du produit : TeSys VCF - inter.-sectionneur - 3P - 690V 40A - poignée rouge cadenassable
Pour commander la mise sous tension ou hors tension des circuits. Schneider Electric propose dans sa gamme TeSys Vario. l'interrupteur-sectionneur VCF2 Cet interrupteur-sectionneur. à commande par bouton tournant O/F d'urgence. permet différentes configurations : montage en façade de tableau. au fond de coffret. directement sur le châssis Pour une sécurité optimale. la commande rotative peut recevoir de un à trois cadenas (non fournis) Toute manipulation non volontaire en sera ainsi empêchée. permettant de garantir la consignation des installations Cet interrupteur-sectionneur. de calibre 40 A. à 3 pôles. fonctionne aussi bien sur circuit alimenté en courant continu qu'alternatif Ses pôles peuvent recevoir des fils souples ou rigides de section 6 mm² (pour les souples) et 10 mm² (pour les rigides) Dans le cas de fils souples. ils doivent être sertis d'embouts de câbles Compact et robuste. cet interrupteur-sectionneur incarne la fiabilité de la gamme TeSys Vario
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : VCF2
| finition interrupteur général | Oui |
|---|---|
| nombre de pôles | 3.0 |
| finition interrupteur de maintenance/réparation | Non |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 690.0 690.0 V |
| nombre d'interrupteurs | 1.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | 11.0 kW |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| courant permanent nominal (Iu) | 40.0 A |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 29.0 |
| courant permanent nominal, AC-21, 400 V | 40.0 |
| intensité de court-circuit nominale conditionnelle Iq | 10.0 kA |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | 15.0 kW |
| courant nominal de courte durée admissible Icw | 0.48 kA |
| puissance de commutation à 400 V | 25.0 kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| finition de l'élément d'actionnement | Bouton rotatif |
| convient pour montage au sol | Non |
| largeur | 60.0 |
| adapté à une fixation frontale à 4 trous | Oui |
| hauteur | 74.0 |
| adapté à une fixation frontale centrale | Non |
| profondeur | 109.0 |
| adapté à un montage en distributeur | Oui |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Rouge |
| verrouillable | Oui |
| classe de protection (IP), face avant | IP65 |
