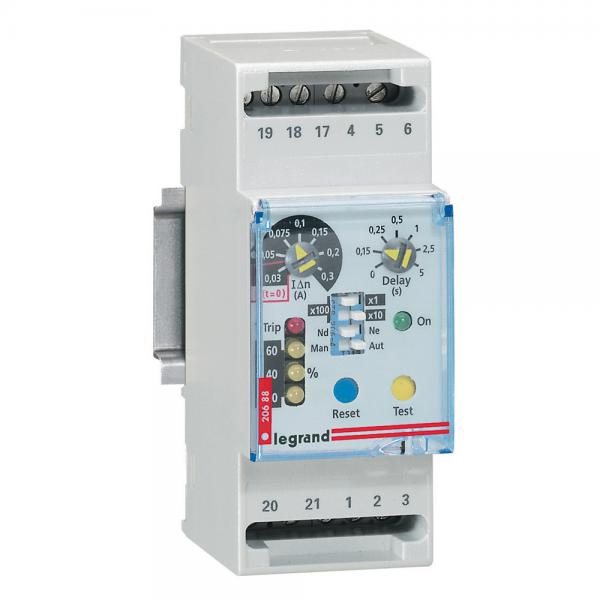

LEGRAND Relais différentiel pour DPX et DPX³ enclipsable sur rail - 2 modules REF : 026088
Description
Relais différentiel 230V à 240V - 50Hz à 60Hz - Type A pour disjoncteur DPX³ ou interrupteur DPX³-I Equipé...
Relais différentiel 230V à 240V - 50Hz à 60Hz - Type A pour disjoncteur DPX³ ou interrupteur DPX³-I
Equipé : - d'une fenêtre rabattable et plombable - d'un contact auxiliaire - d'une LED verte indiquant...
S'associe aux tores : - Ø35mm : sensibilité réglable (0.03A. 0.05A. 0.075A. 0.1A. 0.15A. 0.2A. 0.3A....
Détails du produit : Relais différentiel pour DPX et DPX³ enclipsable sur rail - 2 modules
Relais différentiel 230V à 240V - 50Hz à 60Hz - Type A pour disjoncteur DPX³ ou interrupteur DPX³-I
Equipé :
- d'une fenêtre rabattable et plombable
- d'un contact auxiliaire
- d'une LED verte indiquant la mise sous tension
- de 3 LEDs jaunes indiquant respectivement la quantité du courant maximum du défaut d'isolement entre phase et terre : 20%. 40% et 60%
- d'une LED rouge indiquant en position fixe le dépassement de la valeur du courant de défaut d'isolement. en position clignotante la rupture d'une des connexions entre tores et relais
S'associe aux tores :
- Ø35mm : sensibilité réglable (0.03A. 0.05A. 0.075A. 0.1A. 0.15A. 0.2A. 0.3A. 0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø80mm : sensibilité réglable(0.05A. 0.075A. 0.1A. 0.15A. 0.2A. 0.3A. 0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø140mm et Ø210mm : sensibilité réglable (0.3A. 0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø150mm : sensibilité réglable (0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø310mm : sensibilité réglable (1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
Déclenchement réglable à : 0s. 0.15s. 0.25s. 0.5s. 1s. 2.5s. 5 secondes
2 modules DIN
Relais différentiel 230V à 240V - 50Hz à 60Hz - Type A pour disjoncteur DPX³ ou interrupteur DPX³-I
Equipé :
- d'une fenêtre rabattable et plombable
- d'un contact auxiliaire
- d'une LED verte indiquant la mise sous tension
- de 3 LEDs jaunes indiquant respectivement la quantité du courant maximum du défaut d'isolement entre phase et terre : 20%. 40% et 60%
- d'une LED rouge indiquant en position fixe le dépassement de la valeur du courant de défaut d'isolement. en position clignotante la rupture d'une des connexions entre tores et relais
S'associe aux tores :
- Ø35mm : sensibilité réglable (0.03A. 0.05A. 0.075A. 0.1A. 0.15A. 0.2A. 0.3A. 0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø80mm : sensibilité réglable(0.05A. 0.075A. 0.1A. 0.15A. 0.2A. 0.3A. 0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø140mm et Ø210mm : sensibilité réglable (0.3A. 0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø150mm : sensibilité réglable (0.5A. 0.75A. 1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
- Ø310mm : sensibilité réglable (1A. 1.5A. 2A. 3A. 5A. 7.5A. 10A. 15A. 20A. 30A)
Caractéristiques du produit : LEGRAND | Réf : 026088
| finition du raccordement électrique | Borne à vis |
|---|---|
| tension d'alimentation de courant nominal Us à CA 50 Hz | 195.5 | 253 V |
| tension d'alimentation de courant nominal Us à CA 60 Hz | 195.5 | 253 V |
| type de tension d'actionnement | AC |
| avec pinces amovibles | Non |
| fonction | Pour réseaux à courant triphasé |
| fréquence assignée | 47 | 63 Hz |
| valeur de fonctionnement intensité de courant 1 | 30 | 30000 mA |
| délai de temporisation du déclenchement min. réglable | 5 s |
| affichage du courant différentiel | Oui |
| mémorisation possible des défaillances | Oui |
| nombre de contacts en tant que contacts à ouverture | 0 |
| nombre de contacts en tant que contacts à fermeture | 0 |
| nombre de contacts en tant qu'inverseurs | 1 |
| largeur | 35 mm |
| hauteur | 89 mm |
| profondeur | 65.6 mm |
