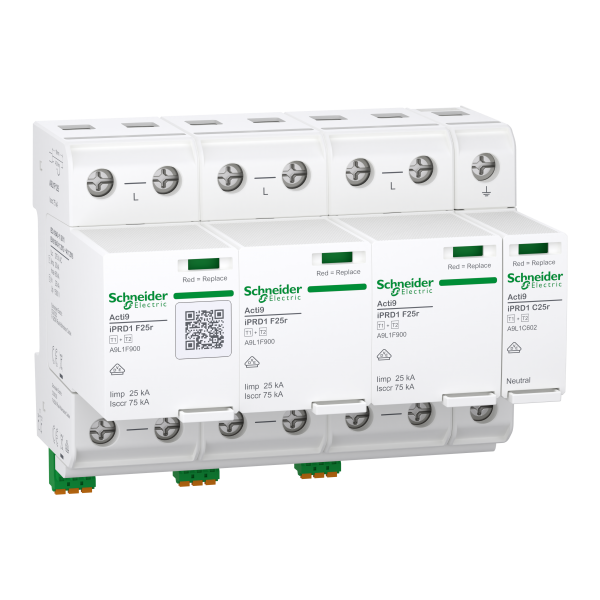

SCHNEIDER ELECTRIC Acti9 IPRD1 F25r - Parafoudre autoprotégé - Type 1+2 - Produit modulaire - DIN - 3PN - pour les installations exposées à un niveau de risque foudre maximal Imp=25kA/Icc=100kA - présence signalisation - TT/TNS REF : A9L1F625
Description
A quoi sert le produit ? Où l'installer ?
Le parafoudre autoprotégé Acti9...
Détails du produit : Acti9 IPRD1 F25r - Parafoudre autoprotégé - Type 1+2 - Produit modulaire - DIN - 3PN - pour les installations exposées à un niveau de risque foudre maximal Imp=25kA/Icc=100kA - présence signalisation - TT/TNS
A quoi sert le produit ? Où l'installer ?
Le parafoudre autoprotégé Acti9 iPRD1 F25r 3PN protège les installations de bâtiments industriels et tertiaires contre les surtensions transitoires directes et indirectes. Il est conçu pour être installé dans des systèmes de mise à la terre TT/TN-S et se clipse sur un rail DIN pour une installation modulaire.
Qu'est-ce que je reçois quand j'achète cette référence ?
La référence se compose d'un parafoudre avec un peigne de raccordement et une notice d'installation.
Quels sont les avantages à l'installation ?
Ce produit est autoprotégé. il n'a pas besoin d'un disjoncteur de fin de vie. Il permet la réduction du câblage. Le produit est compacte et s'installe sur un espace DIN.
A quels standards et normes le produit répond-il ?
Le produit est conforme à la norme EN 61643-11 avec les modifications 2011. 2012 et A11:2018.
Le saviez-vous ?
Le produit peut être installé dans les coffrets et armoires Prisma P et utilisé avec les disjoncteurs MasterPacT MTZ.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : A9L1F625
| forme de réseau CC | Non |
|---|---|
| forme de réseau IT | Non |
| forme de réseau TN | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN-C-S | Non |
| forme de réseau TN-S | Oui |
| forme de réseau TT | Oui |
| autre forme de réseau | Non |
| nombre de pôles | 4.0 |
| courant de foudre (10/350) | 25.0 kA |
| tension continue la plus élevée CA | 275.0 V |
| tension continue la plus élevée CC | - V |
| tension nominale CA | 240.0 V |
| tension nominale CC | - V |
| tension PV max. | - V |
| niveau de protection | 1.5 kV |
| niveau de protection L-N | 1.5 kV |
| niveau de protection contre les surtensions L-PE | - kV |
| niveau de protection N-PE | 1.5 kV |
| niveau de protection (CC+ - CC-) | - kV |
| niveau de protection (CC+/CC- - PE) | - kV |
| capacité d'extinction du courant de suite | 75.0 kA |
| énergie spécifique (W/R) | 156.2 kJ/Ohm |
| protection max. contre les surintensités, connexion parallèle (fusible) | - A |
| section de conducteur rigide max. (monofilaire/multifilaire) | 35.0 mm² |
| protection max. contre les surintensités, connexion en série (fusible) | - |
| section de conducteur flexible max. (fil fin) | 25.0 mm² |
| mode de pose | Profilé chapeau 35 mm |
| taille | 7 TE |
| signalisation à distance | Oui |
| signalisation au niveau de l'appareil | Optique |
| classe d'essai | Type 1 et 2 |
| fusible auxiliaire intégré | Oui |
| effet protecteur énergétique coordonné du terminal | Oui |
| indice de protection (IP) | IP20 |
| technologie d'éclateur à commutation de tension | Non |
| prise de tension protégée contre les surintensités | - |
