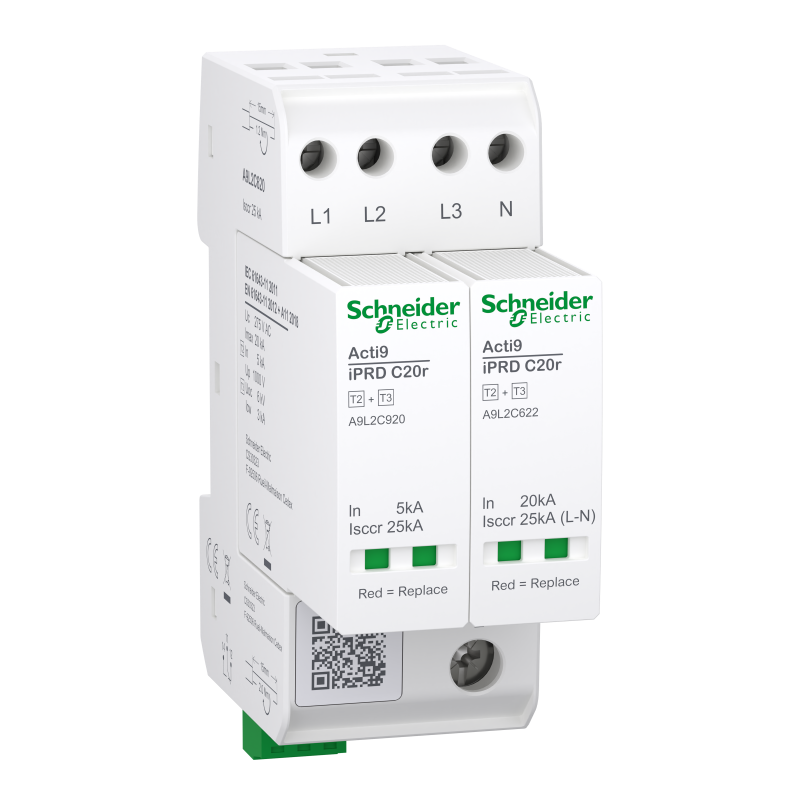

SCHNEIDER ELECTRIC Acti9 IPRD C20r Parafoudre Compact 3PN 36mm In=5kA-up=1.5kV Icc=25kA REF : A9L2C620

Détails du produit : Acti9 IPRD C20r Parafoudre Compact 3PN 36mm In=5kA-up=1.5kV Icc=25kA

Découvrez ce limitateur de tension Acti9 C20r qui protège les installations de bâtiments industriels et tertiaires contre les surtensions transitoires directes et indirectes. Il s'agit d'un appareil modulaire compact 3P+N avec un type de classe parafoudre 2+3 sans fusible de secours adapté aux surtensions. Il peut être associé à un dispositif de sectionnement à fusible 63 A avec un fusible gG ou à un disjoncteur 40 A. il offre une surveillance à distance et également une signalisation locale de face avant avec un drapeau vert lorsque l'appareil est opérationnel et avec un drapeau rouge lorsque l'appareil doit être changé. Ce parafoudre permet de remplacer rapidement les cartouches débrochables lorsqu'elles sont endommagées. Il est compatible avec les systèmes de mise à la terre TT et TN-S. Il fonctionne sur une tension de fonctionnement nominale Ue de 230 VCA sous une fréquence de 50 Hz ou 60 Hz. La tension de fonctionnement continue maximale Uc est de 275 VCA en mode différentiel (L-N) et de 255 VCA en mode commun (N-PE). Le courant de décharge nominal In est de 5 kA. avec un courant de décharge maximal Imax de 20 kA en mode de protection L-N. et de 20 kA. avec un courant de décharge maximal Imax de 40 kA en mode de protection N-PE. La tension du circuit ouvert Uoc est de 6 000 V en mode différentiel (L-N) et en mode commun (N-PE). Le niveau de protection contre les surtensions est de 1 kV en mode différentiel (L-N) et de 1.5 kV en mode commun (N-PE). Il est clipsé sur le rail DIN. Les dimensions sont (L) 36 mm x (H) 90 mm x (P) 70 mm et offre plus d'espace pour monter d'autres appareils sur le rail DIN en raison de sa largeur compacte. Le poids est de 268 g. Le degré de protection IP est IP20 avec l'équipement câblé. La température de fonctionnement est comprise entre -40 et +85 °C. Ce produit est conforme à la norme EN 61643-11 avec les modifications 2011. 2012 et A11:2018. La gamme iPRD offre une protection hautes performances et une continuité de service avec des appareils de version compacts ou auto-protégés. Les appareils iPRD sont utilisés dans les bâtiments résidentiels. commerciaux ou industriels.
