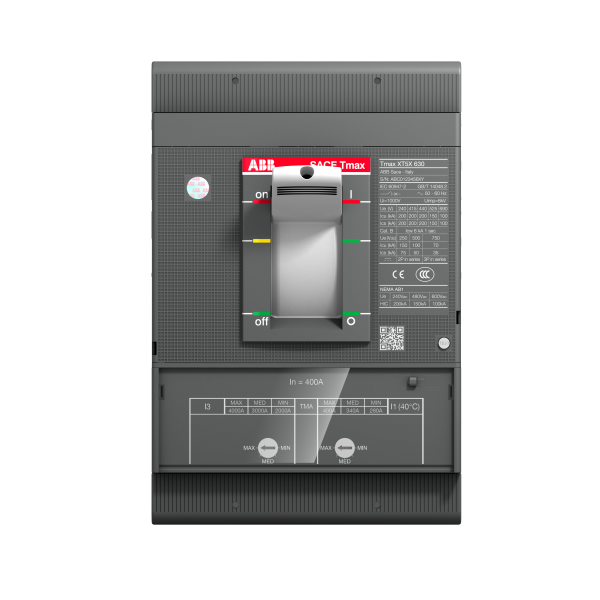

ABB BASSE TENSION C. DISJONCTEUR TMAX XT5N 630 FIXE TRIPOLAIRE AVEC BORNES AVANT ET DÉCLENCHEUR THERMOMAGNÉTIQUE TMG R 500 I3=1250...2500 REF : 100376
Description
Disjoncteurs à boîtier moulé TMAX XT5N 630 fixe trois pôles avec bornes avant et décharge thermomagnétique...
Détails du produit : C. DISJONCTEUR TMAX XT5N 630 FIXE TRIPOLAIRE AVEC BORNES AVANT ET DÉCLENCHEUR THERMOMAGNÉTIQUE TMG R 500 I3=1250...2500
Disjoncteurs à boîtier moulé TMAX XT5N 630 fixe trois pôles avec bornes avant et décharge thermomagnétique TMG R 500 I3=1250...2500
Caractéristiques du produit : ABB BASSE TENSION | Réf : 100376
| courant permanent nominal (Iu) | 500 A |
|---|---|
| tension assignée (Ue) | 690 V |
| réglage de courant du déclencheur de surcharge | 200.0 | 500 A |
| plage de réglage du déclencheur de court-circuit non retardé | 700.0 | 2500 |
| protection intégrée contre les mises à la terre accidentelles | Non |
| type de raccordement du circuit principal | Raccordement par boulon |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| adapté à un montage de profilés chapeaux | Non |
| montage de profilés chapeaux en option | Non |
| nombre de contacts auxiliaires à ouverture | 0 |
| nombre de contacts auxiliaires à fermeture | 0 |
| nombre de contacts auxiliaires à deux directions | 0 |
| relais de signalisation de déclenchement disponible | Non |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3 |
| position du raccordement de circuit principal | Frontal |
| finition de l'élément d'actionnement | Manette / levier |
| appareil complet avec unité de protection | Oui |
| commande motorisée intégrée | Non |
| commande motorisée en option | Oui |
| indice de protection (IP) | IP20 |
