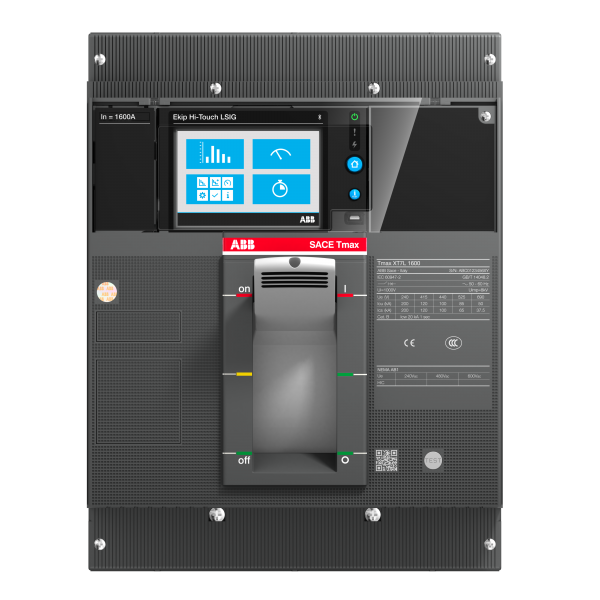

ABB BASSE TENSION XT7L 1600 Ekip Hi-ToucHLSIG 1600A 3p FF REF : 100989
Description
Disjoncteurs à boîtier moulé TMAX XT7L 1600 fixe à trois pôles avec bornes avant et mécanisme de fonctionnement...
Détails du produit : XT7L 1600 Ekip Hi-ToucHLSIG 1600A 3p FF
Disjoncteurs à boîtier moulé TMAX XT7L 1600 fixe à trois pôles avec bornes avant et mécanisme de fonctionnement à levier et déclenchement à l'état solide AC EKIP HI-TOUCH LSIG R 1600
Caractéristiques du produit : ABB BASSE TENSION | Réf : 100989
| courant permanent nominal (Iu) | 1600 A |
|---|---|
| tension assignée (Ue) | 690 V |
| courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | 120 kA |
| réglage de courant du déclencheur de surcharge | 640.0 | 1600 A |
| plage de réglage du déclencheur de court-circuit retardé de courte durée | 960.0 | 16000 |
| plage de réglage du déclencheur de court-circuit non retardé | 2400.0 | 24000 |
| protection intégrée contre les mises à la terre accidentelles | Non |
| type de raccordement du circuit principal | Raccordement par boulon |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| adapté à un montage de profilés chapeaux | Non |
| montage de profilés chapeaux en option | Non |
| nombre de contacts auxiliaires à ouverture | 0 |
| nombre de contacts auxiliaires à fermeture | 0 |
| nombre de contacts auxiliaires à deux directions | 0 |
| relais de signalisation de déclenchement disponible | Non |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3 |
| position du raccordement de circuit principal | Frontal |
| finition de l'élément d'actionnement | Manette / levier |
| appareil complet avec unité de protection | Oui |
| commande motorisée intégrée | Non |
| commande motorisée en option | Oui |
| indice de protection (IP) | IP20 |
