ABB BASSE TENSION Disjoncteur moteur MS116 2.50 à 4.00A-Img 50.0A-50Ka REF : 141107
Description
Le démarreur de moteur manuel MS116-4.0 (également appelé disjoncteur de protection de moteur ou protecteur...
Fréquemment commandés avec ce produit

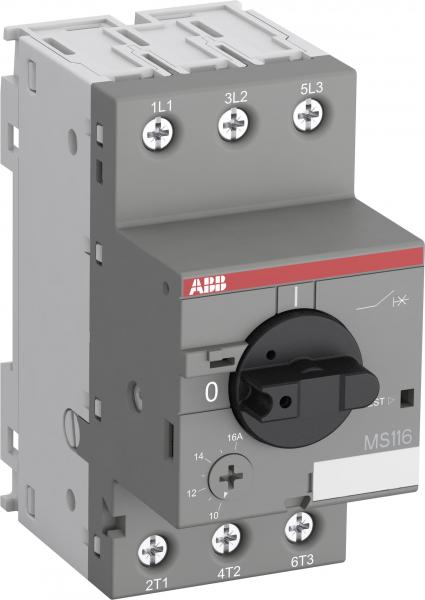

Détails du produit : Disjoncteur moteur MS116 2.50 à 4.00A-Img 50.0A-50Ka
Le démarreur de moteur manuel MS116-4.0 (également appelé disjoncteur de protection de moteur ou protecteur de moteur manuel) est un appareil compact de 45 mm de largeur avec un courant de fonctionnement nominal de Ie = 4.0 A. Cet appareil est utilisé pour allumer et éteindre manuellement les moteurs et pour les protéger de manière fiable et sans avoir besoin d'un fusible contre les courts-circuits. les surcharges et les ruptures de phase. Le départ-moteur manuel offre un pouvoir nominal de coupure en court-circuit de service Ics = 50 kA à 400 VAC et une classe de déclenchement 10A. Les autres caractéristiques sont la fonction de déconnexion intégrée. la compensation de température. le mécanisme sans déclenchement et une poignée rotative avec une indication claire de la position du commutateur. Le démarreur manuel convient aux applications triphasées et monophasées. Des contacts auxiliaires. des contacts de signalisation. des déclencheurs à minimum de tension. des déclencheurs shunt. des barres omnibus triphasées. des blocs d'alimentation et des dispositifs de verrouillage pour la protection contre les modifications non autorisées sont disponibles en tant qu'accessoires.
Caractéristiques du produit : ABB BASSE TENSION | Réf : 141107
réglage de courant du déclencheur de surcharge | 2.5 A |
---|---|
nombre de pôles | 3 |
plage de réglage du déclencheur de court-circuit non retardé | 50 A |
avec protection thermique | Oui |
sensible à une défaillance de phase | Oui |
technique de déclenchement | Thermomagnétique |
tension de fonctionnement normale | 690 V |
courant permanent nominal (Iu) | 4 A |
puissance de fonctionnement nominale, AC-3, 400 V | 1.5 |
type de raccordement du circuit principal | Borne à vis |
type de construction de l'appareil | Appareil complet installé dans un boîtier |
avec commutateur auxiliaire intégré | Non |
classe de protection (IP) | IP20 |
avec déclencheur à sous-tension intégré | Non |
indice de protection (IP) | IP20 |
courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 75 kA |
finition de l'élément d'actionnement | Bouton rotatif |
largeur | 45 mm |
hauteur | 90 mm |
profondeur | 85.6 mm |
