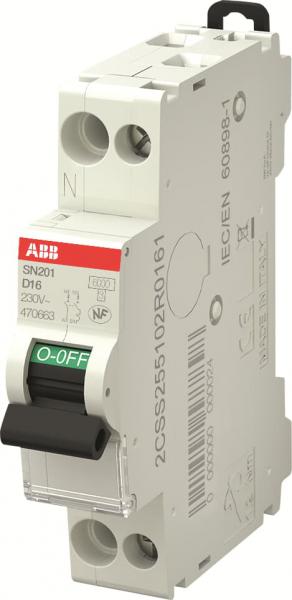

ABB BASSE TENSION Disjoncteur Phase + Neutre Courbe D raccordement à vis 16A-6Ka REF : 470663
Description
Disjoncteur série SN201 ? 1 Pôle + neutre en 1 module - 230V AC - Pouvoir de coupure nominal Icn. 6000A...
Fréquemment commandés avec ce produit
Détails du produit : Disjoncteur Phase + Neutre Courbe D raccordement à vis 16A-6Ka
Disjoncteur série SN201 ? 1 Pôle + neutre en 1 module - 230V AC - Pouvoir de coupure nominal Icn. 6000A certifié NF selon EN 60891-1 pour les installations résidentielles ? Pouvoir de coupure ultime Icu 10kA selon EN 60947-2- pour les installations tertiaires
Intensité nominale 16A - Courbe C (déclenchement magnétique entre 5In et 10In)
Raccordement Haut/Bas : Vis ? Clips de fixation sur Rail DIN pour un montage et retrait facile du disjoncteur ? Trou à vis large pour les tournevis avec isolant.
Compatible avec les peignes d'alimentation PSN et les Interrupteurs Différentiels Universels FH200S ou F200.
Caractéristiques du produit : ABB BASSE TENSION | Réf : 470663
| type de tension | AC |
|---|---|
| tension assignée (Ue) | 230 V |
| tension assignée | 230 V |
| nombre de pôles (total) | 2 |
| nombre de pôles protégés | 1 |
| calibre/courant nominal assigné (In) | 16 A |
| caractéristique de déclenchement (type/courbe) | D |
| puissance dissipée | 3.6 |
| tension d'isolement assignée (Ui) | 500 V |
| tension assignée de tenue aux chocs (Uimp) | 4 kV |
| pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 6 kA |
| pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) | 6 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) | 10 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) | 6 kA |
| montage encastré | Non |
| classe de limitation d'énergie (I²t) | 3 |
| produits auxiliaires associables | Oui |
| classe de protection (IP) | IP20 |
| pôle neutre sectionné simultanément | Oui |
| indice de protection (IP) | IP20 |
| catégorie de surtension | 3 |
| largeur en nombre de modules | 1 |
| profondeur d'encastrement | 69 mm |
| température ambiante en fonctionnement | -25 | 55 °C |
| degré de pollution | 2 |
| section de raccordement cable souple | 1 | 10 mm² |
| section de raccordement cable rigide | 1 | 16 mm² |
| fréquence | 50 | 60 Hz |
| antidéflagration | Non |
