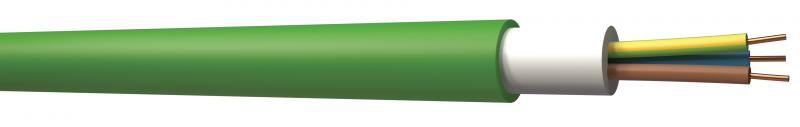

CAE GROUPE Câble d'alimentation 1000V rigide FR-N1X1G1 5G25mm² REF : FRN5G25MM
Description
Les câbles rigides 1000V FR-N1X1G1 sont prévus pour l'alimentation des équipements électriques industriels...
Détails du produit : Câble d'alimentation 1000V rigide FR-N1X1G1 5G25mm²
Les câbles rigides 1000V FR-N1X1G1 sont prévus pour l'alimentation des équipements électriques industriels et tertiaires de forte puissance.
Ces câbles sans halogène. CPR niveau Cca s1 d1 a1. et certifiée C1 non propagateur de l'incendie suivant NF C32-070. sont adaptés pour les poses dans les IGH et les infrastructures ( tunnels. aéroports. sites nucléaires).
Caractéristiques du produit : CAE GROUPE | Réf : FRN5G25MM
| nombre de conducteurs | 5 |
|---|---|
| classe du conducteur | Classe 2 - âme câblée rigide |
| forme du conducteur | Rond |
| nombre de conducteurs pilotes | 0 |
| matériau conducteur | Cuivre |
| isolation des fils | Polyoléfine |
| résistance du conducteur à 20 °C | 0.727 ohm/km |
| spécification de l'isolation principale | XLPE (VPE) |
| marquage du conducteur | Couleur |
| armature | non |
| nombre de conducteurs auxiliaires | 0 |
| matériau de la gaine | Polyoléfine |
| gaine à couches | non |
| éléments de fibre optique | non |
| Marquage des conducteurs selon CENELEC HD 308 S2 | OUI |
| poids | 1600 kg/km |
| spécification du matériau gaine externe | Autre |
| couleur de gaine | Vert |
| température max. admissible du conducteur | 90 °C |
| tension nominale U0 | 600 kV |
| Classe de réaction au feu selon EN 13501-6 | Cca |
| couche conductrice intérieure | non |
| tension nominale U | 1000 kV |
| Blindage | non |
| Classe de production de fumée selon EN 13501-6 | S1 |
| couche conductrice extérieure | non |
| couleur de la gaine | Vert |
| Classe de gouttelettes/particules enflammées selon EN 13501-6 | D1 |
| fil auxiliaire | non |
| Classe de production d'acide selon EN 13501-6 | A1 |
| gaine en plomb | non |
| sans halogène selon EN 60754-1/2 | OUI |
| ignifugé | Selon EN 60332-2-1 |
| maintien de fonction | Sans |
| diamètre externe approx. | 25.5 mm |
| à faible dégagement de fumée selon EN 61034-2 | OUI |
| conducteur concentrique | Sans |
| avec conducteur de protection | oui |
| rayon de courbure min. admis, application stationnaire/installation permanente | 382.5 |
| température extérieure admissible du câble, en mouvement | 0 | +60 |
| sans halogène selon IEC 60754-2 | OUI |
| température extérieure admissible du câble, fixe | -25 | +60 |
| revêtement conducteur | non |
| conducteur étanche à l'eau en sens longitudinal | non |
| à faible dégagement de fumée selon IEC 61034-2 | OUI |
| blindage étanche à l'eau en sens longitudinal | non |
| géométrie du câble | Rond |
| maintien de l'isolation | Sans |
| résistant à l'huile selon IEC 60811-404 | non |
| maintien de l'isolation selon IEC 60331 | non |
| convient comme câble d'installation | OUI |
| certifié pour utilisation nautique/maritime | non |
| convient comme câble à moyenne tension | non |
| convient comme câble à haute tension | non |
| convient comme câble d'éclairage pour aéroport | non |
| intégrité du circuit selon BS 6387 CWZ | non |
| intégrité du circuit selon EN 50200 | Non |
| intégrité du circuit selon EN 50200 annexe E | non |
| intégrité du circuit selon BS 8434-2 | non |
| intégrité du circuit selon BS 8491 | Non |
| intégrité du circuit selon IEC 60331-3 | Non |
| intégrité du circuit selon IEC 60331-21 | non |
| retardateur de flamme selon EN 60332-1-2 | OUI |
| retardateur de flamme selon EN 60332-3-21 (Cat A F/R) | non |
| retardateur de flamme selon EN 60332-3-22 (Cat A) | non |
| retardateur de flamme selon EN 60332-3-23 (Cat B) | non |
| retardateur de flamme selon EN 60332-3-24 (Cat C) | non |
| retardateur de flamme selon EN 60332-3-25 (Cat D) | non |
| sans halogène selon EN 60754-1 | OUI |
| sans halogène selon EN 60754-2 | OUI |
| sans halogène selon EN 60754-3 | non |
