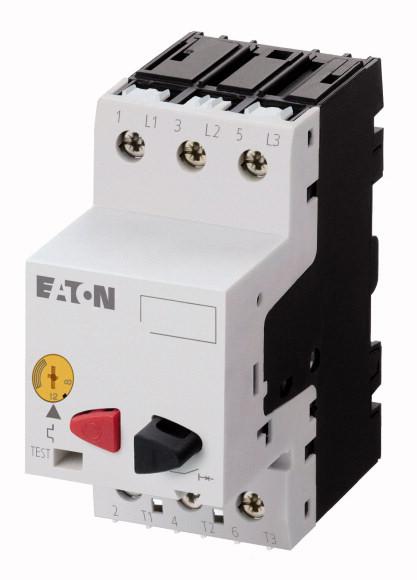

EATON ELECTRIC Disjoncteur moteur PKZM01-25 REF : 000288893
Description
largeur 45 mm hauteur 93 mm profondeur 90.5 mm Protection thermique Non puissance de fonctionnement...
Détails du produit : Disjoncteur moteur PKZM01-25
largeur 45 mm
hauteur 93 mm
profondeur 90.5 mm
Protection thermique Non
puissance de fonctionnement nominale, CA-3, 400 V 12.5 kW
avec commutateur auxiliaire intégré Non
Courant permanent nominal Iu 25 A
avec déclencheur à sous-tension intégré Non
Nbre de pôles 3
tension de fonctionnement normale 690 V
Plage de réglage 16 A
Classe de protection (IP) IP20
avec protection thermique Oui
type de raccordement du circuit principal borne à vis
finition de l'élément d'actionnement à poussoir
technique de déclenchement électronique
puissance de fonctionnement nominale, CA-3, 230 V 5.5 kW
courant de commutation de court-circuit limite nominal Icu à 400 V, CA 50 kA
plage de réglage du déclencheur de court-circuit non retardé 350 A
sensible à une défaillance de phase Oui
type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
Caractéristiques du produit : EATON ELECTRIC | Réf : 000288893
| réglage de courant du déclencheur de surcharge | 20 - 25 A |
|---|---|
| nombre de pôles | 3 |
| plage de réglage du déclencheur de court-circuit non retardé | 388 - 388 A |
| avec protection thermique | Oui |
| sensible à une défaillance de phase | Oui |
| technique de déclenchement | Thermomagnétique |
| tension de fonctionnement normale | 690 - 690 V |
| puissance de fonctionnement nominale, AC-3, 400 V | 12.5 |
| courant permanent nominal (Iu) | 25 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 5.5 kW |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| avec commutateur auxiliaire intégré | Non |
| classe de protection (IP) | IP20 |
| avec déclencheur à sous-tension intégré | Non |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 50 kA |
| indice de protection (IP) | IP20 |
| finition de l'élément d'actionnement | Bouton-poussoir |
| largeur | 45 mm |
| hauteur | 93 mm |
| profondeur | 90.5 mm |
