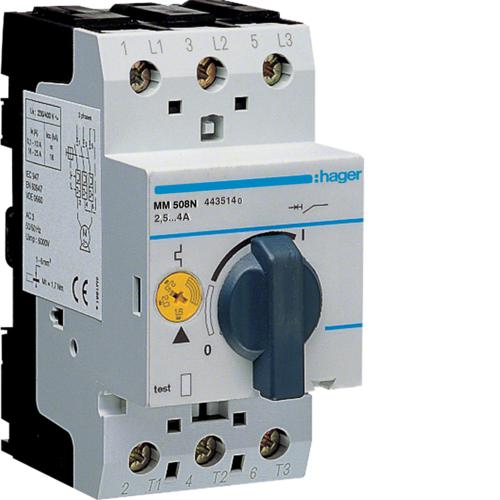

HAGER Disjoncteur moteur 2.5-4.0 A P = 0.75-1.5 kW AC3 230-400 V 2.5 M IEC 947 REF : MM508N
Description
Caractéristiques techniques Nombre de pôles: 3 P Courant assigné nominal: 4 A Calibre du courant de réglage...
Détails du produit : Disjoncteur moteur 2.5-4.0 A P = 0.75-1.5 kW AC3 230-400 V 2.5 M IEC 947
Caractéristiques techniques
Nombre de pôles: 3 P
Courant assigné nominal: 4 A
Calibre du courant de réglage thermique à 30°: 2,5/4 A
Pouvoir de coupure de service suivant IEC 947.2 50Hz: 100 pourcent
Nombre de modules: 2,5
Fréquence assignée: 40/60 Hz
Tension assignée d'emploi en alternatif: 230/400 V
Température de fonctionnement: -25 à 55 °C
Caractéristiques du produit : HAGER | Réf : MM508N
| réglage de courant du déclencheur de surcharge | 2.5 | 4 A |
|---|---|
| nombre de pôles | 3 |
| plage de réglage du déclencheur de court-circuit non retardé | 49.6 | 74.4 A |
| avec protection thermique | OUI |
| sensible à une défaillance de phase | OUI |
| technique de déclenchement | Thermomagnétique |
| puissance dissipée | 5.33 |
| tension de fonctionnement normale | 690 V |
| puissance de fonctionnement nominale, AC-3, 400 V | 1.5 |
| courant permanent nominal (Iu) | 4 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 0.75 kW |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| avec commutateur auxiliaire intégré | NON |
| classe de protection (IP) | IP20 |
| avec déclencheur à sous-tension intégré | NON |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 150 kA |
| indice de protection (IP) | IP20 |
| finition de l'élément d'actionnement | Bouton rotatif |
| largeur | 45 mm |
| hauteur | 140 mm |
| profondeur | 75 mm |
