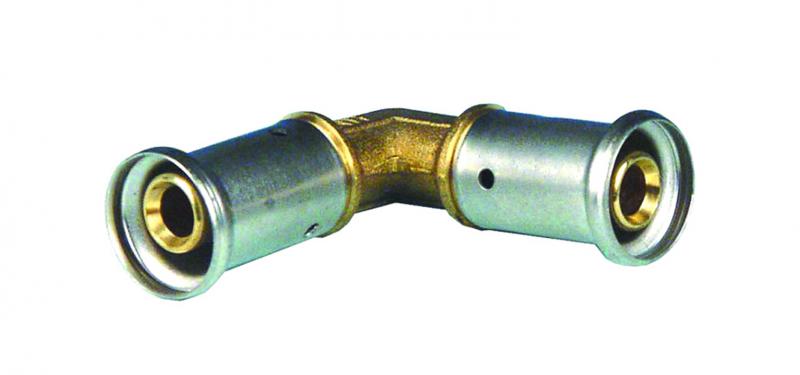

HENCO COUDE 90° 32X32 REF : 1P-3232
Description
Le corps du raccord se compose de laiton CW617N. Les raccords offrent des avantages majeurs en termes...
Fréquemment commandés avec ce produit
Détails du produit : COUDE 90° 32X32
Le corps du raccord se compose de laiton CW617N. Les raccords offrent des avantages majeurs en termes de corrosion et sont plus respectueux de l'environnement.
- Le raccord est pourvu d'une bague de séparation afin d'éviter tout contact galvanique entre l'aluminium du tube et le laiton du raccord. excluant de ce fait l'électrolyse.
- Ce raccord est aussi pourvu de joints toriques en EPDM et d’un manchon en acier inoxydable avec 3 regards.
- Afin d'éviter toute erreur de montage. les manchons à sertir en acier inoxydable comporte la mesure et le type de profil à sertir avec lequel il peut être serti
Caractéristiques du produit : HENCO | Réf : 1P-3232
| matériau raccordement 1 | Laiton |
|---|---|
| qualité du matériau raccordement 1 | CuZn40Pb2 (CW617N) |
| protection de surface raccordement 1 | Non traité |
| traitement de surface raccordement 1 | Non traité |
| matériau raccordement 2 | Laiton |
| qualité du matériau raccordement 2 | CuZn40Pb2 (CW617N) |
| protection de surface raccordement 2 | Non traité |
| traitement de surface raccordement 2 | Non traité |
| forme | Coude |
| angle du coude | 90 ° |
| rayon du coude | 16 mm |
| réduit | Non |
| excentrique | Non |
| lié au système | Oui |
| diamètre intérieur nominal raccordement 1 | DN 20 |
| diamètre extérieur raccordement 1 | 32 mm |
| épaisseur de paroi raccordement 1 | 0.9 mm |
| type raccordement 1 | à sertir |
| diamètre intérieur nominal raccordement 2 | DN 20 |
| diamètre extérieur raccordement 2 | 32 mm |
| épaisseur de paroi raccordement 2 | 0.9 mm |
| type raccordement 2 | à sertir |
| code contour connexion 2 | BE |
| matériau du joint | EPDM |
| avec butée | Non |
| longueur | 87.25 mm |
| longueur raccordement 1 | 69 mm |
| longueur utile raccordement 1 | 35 mm |
| résistant à la traction | Non |
| longueur raccordement 2 | 69 mm |
| longueur utile raccordement 2 | 35 mm |
| diamètre de clé de serrage | 0 mm |
| diamètre de clé universelle | 0 mm |
| pression de service maximale à 20 °C | 10 bar |
| température moyenne (permanente) | -10-70 °C |
| classe de rigidité de l'anneau | Autre |
| Standard Dimension Ratio (SDR) | 0 |
| avec joints | Oui |
| avec bouchon | Non |
| avec robinet de distribution | Non |
| avec purgeur d'air | Non |
| essais FM | Non |
| essais LPCB | Non |
| couleur ULC | Non |
| essais UL | Non |
| certificat DIN-CERTCO | Non |
| avec homologation TÜV | Non |
| homologation selon BBR/EKS | Non |
