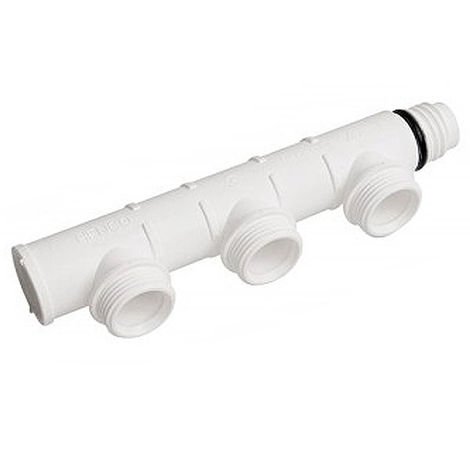

Photo COMPLEMENT OU BASE COLLECTEUR, 3 SORTIES EUROCONE | Ref : VSKEK-0503

HENCO COMPLEMENT OU BASE COLLECTEUR, 3 SORTIES EUROCONE REF : VSKEK-0503

Description

Full Flow Manifold le distributeur universel en plastique de 2 à 12 sorties (et plus)

Avantages:

Détails du produit : COMPLEMENT OU BASE COLLECTEUR, 3 SORTIES EUROCONE

Full Flow Manifold le distributeur universel en plastique de 2 à 12 sorties (et plus)


Avantages:



  • Un circuit de tubes séparé pour chaque point de prélèvement les raccordements au sol peuvent ainsi être évités.

  • Multifonctionnel et modulaire.



  • 100 % sans corrosion.



  • Un maximum de connexions sur une longueur de construction très courte.

  • Améliore l’équilibre d’un système. Solution rentable.



  • Matériaux de fixation disponibles.



  • KIWA. KOMO et ATG approuvé.



  • Convient pour les applications de type poussée et pressée.



  • Peut être équipé d’un évent d’air 3/8” (article correspondant 18EK-0503).



  • Diverses connexions de groupe en ¾” eurocone


Connections : Ajustement par poussée. Presse PVDF. Presse laiton. Vanne à sphère pour les applications de chauffage central. Collecteur : dimensions Henco filetage interne x filetage externe. Groupes: Eurocone ¾”.


Diamètres d’alimentation : 20mm et 26mm

Caractéristiques du produit : HENCO | Réf : VSKEK-0503

adapté à l'eau d'usage Oui
modèle Distributeur / collectionneur
type raccordement 1 Filetage femelle. conique (NPT)
adapté au glycol Oui
avec vanne d'arrêt Non
convient pour eau de refroidissement Oui
type raccordement 2 Filetage mâle. pour gaz. cylindrique (BSPP)
longueur du distributeur 174 mm
article de régulation de pression 10
lié au système Non
forme Débit avec branches droites
nombre de bifurcations 3
diamètre intérieur nominal raccordement 1 3/4 pouce (20)
diamètre nominal raccordement 1 3/4 pouce (20)
avec matériau de fixation Non
avec pieds Non
mode de pose Montage en saillie
matériau Plastique
diamètre nominal raccordement 2 3/4 pouce (20)
traitement de surface Non traité
traitement de la surface Non traité
type de montage Montage en saillie
avec isolation Non
dérivations 3/4 pouce (20)
adapté à l'eau de chauffage Oui
convient pour l'air comprimé Non
avec désaération Non
diamètre externe de tube dérivations 16 mm
qualité du matériau PVDF
nombre d'embranchements 1
avec étrier de fixation murale Non
température moyenne maximale (permanente) 70 °C
diamètre intérieur nominal raccordement 2 3/4 pouce (20)
largeur 45 mm
hauteur 30 mm
distance entre les dérivations 50 mm
distance déviante entre les embranchements Non
convient au glycol Oui
