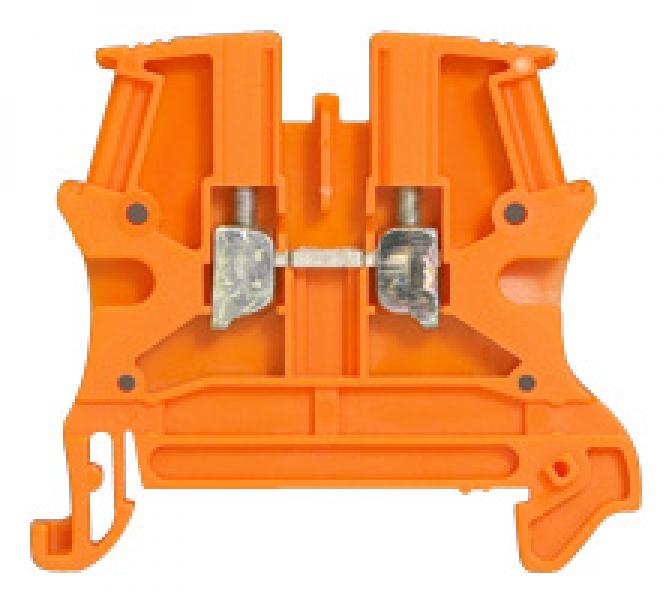

LEGRAND Bloc de jonction de passage à vis Viking3 avec 1 jonction 1 entrée 1 sortie section 2,5mm² - pas 5 REF : 037120
Description
Bloc 1 jonction de passage Viking3 connexion à vis - 1 entrée / 1 sortie
Section nominale : 2.5mm² - Pas : 5mm - 2 zones pour peignes de liaison équipotentielle à insertion automatique
Couleur : Orange pour circuit non coupé par le dispositif de sectionnement général
Fréquemment commandés avec ce produit
Détails du produit : Bloc de jonction de passage à vis Viking3 avec 1 jonction 1 entrée 1 sortie section 2,5mm² - pas 5
Bloc 1 jonction de passage Viking3 connexion à vis - 1 entrée / 1 sortie
Section nominale : 2.5mm² - Pas : 5mm - 2 zones pour peignes de liaison équipotentielle à insertion automatique
Couleur : Orange pour circuit non coupé par le dispositif de sectionnement général
Caractéristiques du produit : LEGRAND | Réf : 037120
| tension assignée (Ue) | 800 V |
|---|---|
| tension assignée | 800 V |
| finition antidéflagrante 'Ex e' | Oui |
| température de fonctionnement | 40 | -5 °C |
| température d'utilisation | 40 | -5 °C |
| finition raccordement électrique 1 | Borne à vis |
| mode de pose | Profilé chapeau 35 mm |
| couleur | Orange |
| finition raccordement électrique 2 | Borne à vis |
| courant assigné In | 24 A |
| type de montage | Profilé chapeau 35 mm |
| position de raccordement | Latéral |
| nombre d'étages | 1 |
| nombre de positions de serrage par étage | 2 |
| matériau du corps isolant | Thermoplastique |
| largeur/dimension | 5 mm |
| section de conducteur connectable à fil fin sans embout de câble | 0.25 | 4 mm² |
| hauteur en cas de type de montage le plus bas possible | 46.5 |
| longueur | 52.5 |
| section de conducteur connectable à fil fin avec embout de câble | 0.25 | 2.5 mm² |
| plaque de fermeture requise | Oui |
| section de raccordement cable souple | 0.25 | 2.5 mm² |
| étages reliés à l'intérieur | Non |
| section de raccordement cable rigide | 0.25 | 4 mm² |
| classe d'inflammabilité du matériau isolant selon UL 94 | V2 |
| largeur | 5 mm |
| hauteur | 46.5 mm |
| profondeur | 52.5 mm |
