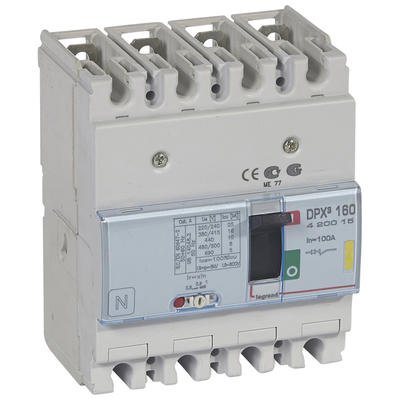

LEGRAND Disjoncteur magnétothermique DPX³160 pouvoir de coupure 16kA 400V~ - 4P - 100A REF : 420015

Description

Disjoncteur de puissance DPX³160 à déclencheur magnétothermique

Pouvoir de coupure Icu 16kA (400V~) - 4P - In : 100A

Thermique réglable de 0.8In à 1In - Magnétique fixe : 400A de 16A à 40A ou 10In de 63A à 160A

Vendu par pièce

Obturateur XL³ pour plastron métal ou isolant - 24 modules

LEGRAND

Réf : 020051

Contact inverseur ou signal défaut pour DPX250 et DPX-IS - 3A 240V~

LEGRAND

Réf : 026160

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée borne automatique sortie borne à vis - 1P+N 230V~ 10A courbe C - 1 module

LEGRAND

Réf : 406881

Disjoncteur DX³10000 16kA arrivée haute et départ bas à vis 4P - 400V~ - 40A - courbe C - 4 modules

LEGRAND

Réf : 409359

Détails du produit : Disjoncteur magnétothermique DPX³160 pouvoir de coupure 16kA 400V~ - 4P - 100A

Disjoncteur de puissance DPX³160 à déclencheur magnétothermique

Pouvoir de coupure Icu 16kA (400V~) - 4P - In : 100A

Thermique réglable de 0.8In à 1In - Magnétique fixe : 400A de 16A à 40A ou 10In de 63A à 160A

réglage de courant du déclencheur de surcharge	100 \| 80 A
nombre de pôles	4
tension assignée (Ue)	220 \| 690 V
plage de réglage du déclencheur de court-circuit non retardé	1000
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz	16 kA
plage de réglage du déclencheur de court-circuit retardé de courte durée	1000
protection intégrée contre les mises à la terre accidentelles	Non
courant permanent nominal (Iu)	100 A
nombre de contacts auxiliaires à deux directions	1
type de raccordement du circuit principal	Borne à vis
adapté à un montage de profilés chapeaux	Oui
montage de profilés chapeaux en option	Oui
type de construction de l'appareil	Technique d'encastrement fixe pour appareil encastré
nombre de contacts auxiliaires à ouverture	1
classe de protection (IP)	IP30
avec déclencheur à sous-tension intégré	Oui
relais de signalisation de déclenchement disponible	Oui
avec déclencheur à sous-tension	Oui
indice de protection (IP)	IP30
position du raccordement de circuit principal	Frontal
appareil complet avec unité de protection	Oui
commande motorisée en option	Oui
commande motorisée intégrée	Non
finition de l'élément d'actionnement	Manette / levier
