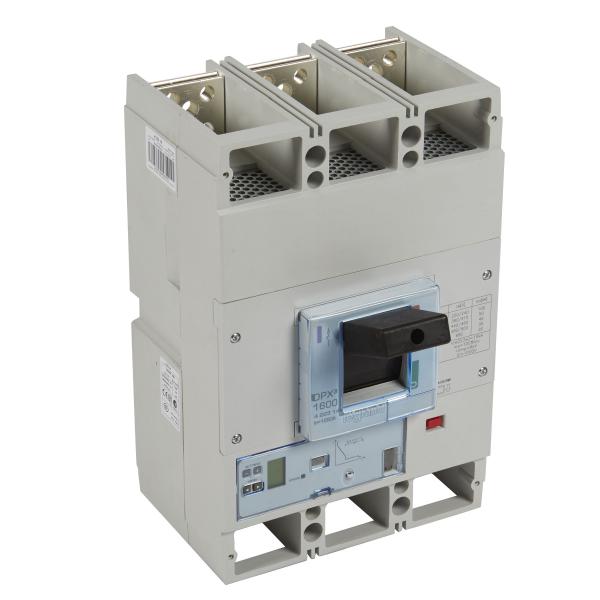

LEGRAND Disjoncteur électronique S2 DPX³1600 pouvoir de coupure 50kA 400V~ - 3P - 1250A REF : 422314
Description
Disjoncteur de puissance DPX³1600 à déclencheur électronique S2 Pouvoir de coupure Icu 50kA (400V~) -...
Disjoncteur de puissance DPX³1600 à déclencheur électronique S2
Pouvoir de coupure Icu 50kA (400V~) - 3P - In : 1250A
Version S2 : réglage Ir. Isd. Ig. tr. tsd. protection instantanée - Avec voyants de fonctionnement. écran...
Détails du produit : Disjoncteur électronique S2 DPX³1600 pouvoir de coupure 50kA 400V~ - 3P - 1250A
Disjoncteur de puissance DPX³1600 à déclencheur électronique S2
Pouvoir de coupure Icu 50kA (400V~) - 3P - In : 1250A
Version S2 : réglage Ir. Isd. Ig. tr. tsd. protection instantanée - Avec voyants de fonctionnement. écran LCD avec boutons de réglage. caisse de batterie et port USB
S'équipe avec les auxiliaires et s'associe aux relais différentiels
Se monte en position verticale. horizontale ou inverseur de sources sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2
Disjoncteur de puissance DPX³1600 à déclencheur électronique S2
Pouvoir de coupure Icu 50kA (400V~) - 3P - In : 1250A
Version S2 : réglage Ir. Isd. Ig. tr. tsd. protection instantanée - Avec voyants de fonctionnement. écran LCD avec boutons de réglage. caisse de batterie et port USB
Caractéristiques du produit : LEGRAND | Réf : 422314
| courant permanent nominal (Iu) | 1250 A |
|---|---|
| tension assignée (Ue) | 220 | 690 V |
| courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | 50 kA |
| réglage de courant du déclencheur de surcharge | 500 | 1250 A |
| plage de réglage du déclencheur de court-circuit retardé de courte durée | 750 | 12500 |
| plage de réglage du déclencheur de court-circuit non retardé | 15000 | 15000 |
| protection intégrée contre les mises à la terre accidentelles | Non |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| adapté à un montage de profilés chapeaux | Non |
| montage de profilés chapeaux en option | Non |
| nombre de contacts auxiliaires à ouverture | 3 |
| nombre de contacts auxiliaires à deux directions | 3 |
| relais de signalisation de déclenchement disponible | Oui |
| avec déclencheur à sous-tension intégré | Oui |
| avec déclencheur à sous-tension | Oui |
| nombre de pôles | 3 |
| position du raccordement de circuit principal | Frontal |
| finition de l'élément d'actionnement | Manette / levier |
| appareil complet avec unité de protection | Oui |
| commande motorisée intégrée | Non |
| commande motorisée en option | Oui |
| indice de protection (IP) | IP30 |
