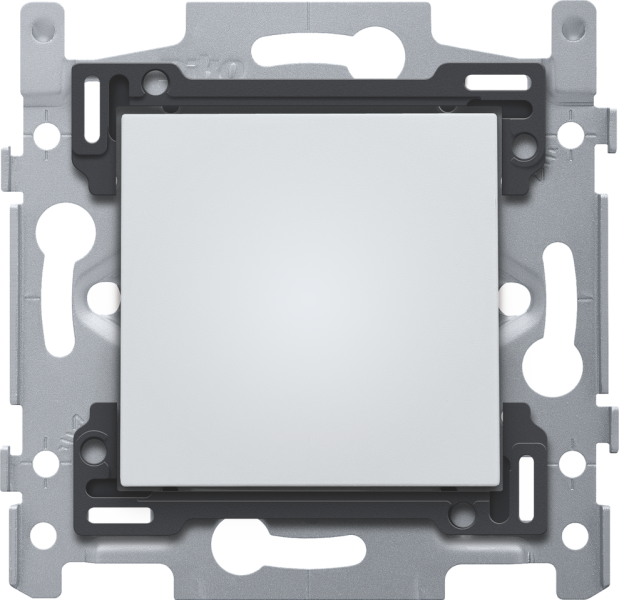

NIKO ECLAIRAGE ORIENTABLE BLANC REF : 170-38001

Détails du produit : ECLAIRAGE ORIENTABLE BLANC

Socle pour éclairage d'orientation avec LED blanches 830lux, avec bornes sans vis et pour fixation à vis

Description :
Mécanisme pour éclairage d’orientation avec LED blanches 830lux. Ce mécanisme est muni de bornes sans vis et de vis. Un set de finition d’une couleur au choix doit être commandé séparément.

Caractéristiques :
Cet éclairage d'orientation se compose d'un module de 45 (H) x 45 (L) x 32 (P) mm fixé dans un support métallique de 45x45 mm. L'éclairage d'orientation est muni de bornes sans vis avec une capacité de câblage de min. 2 x 1,5 mm² et max. 2 x 2,5 mm². Le module d'éclairage est réalisé en polycarbonate blanc translucide. La lumière blanche est produite par des LED (classe T ou S) d'une très faible puissance. Elles sont résistantes aux chocs et ne dégagent pas de chaleur. Les LED ont une durée de vie de plus de 50.000 heuresde fonctionnement. Le support métallique a une épaisseur de métal de 1 mm et est zingué après la découpe sur toutes les faces, y compris sur les faces découpées. Sur l’axe horizontal et vertical, le support possède 4 encoches pour la fixation par vis dans des boîtes d’encastrement. Ces encoches ont un logement de vis de 7 mm. Pour le montage sur panneaux, le support est muni de 4 logements devis (désignés par un symbole de vis) d’un diamètre de 3 mm. Le milieu du support, tant dans le sens horizontal que vertical, est indiqué (ligne à la craie, laser …) afin que le montage d’un ou de plusieurs supports puisse être réalisé rapidement et simplement. Sur les faces droite et gauche, le support présente des queues d’aronde pliées vers le haut pour permettre un ajustement horizontal rapide et parfait de plusieurs supports. Les bords repliés vers le haut sur la face extérieure du support ainsi que le fléchissement vers l’intérieur confèrent une robustesse supplémentaire. L’ajustement vertical des supports, entraxe 60 mm, est réalisé par le glissement des supports l’un dans l’autre. Leur verrouillage est automatique. Pour l’ajustement vertical, entraxe 71 mm, le support inférieur est muni de deux languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, le support s’appuie parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti. Le support est muni en haut et en bas d'un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support par un processus de fusion. Les angles des deux bords de montage sont munis d'ouvertures rectangulaires (7,9x1,5 mm) dans lesquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans les deux directions: si la boîte d’encastrement dépasse du plafonnage, les crochets de sécurité multifonctionnels compensent un jeu entre 1 et 1,2 mm; si la boîte d’encastrement est tropenfoncée dans le plafonnage, les crochets de sécurité peuvent compenser un jeu jusqu’à 1,8 mm. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l'enjoliveur. L'éclairage d'orientation ne requiert pas de plafonnage supplémentaire grâce à son montage extrêmement simple dans tous les boîtiers d'encastrement existants. Cet éclairage d'orientation fonctionne sur une tension secteur de 230V (pas besoin de transfo) et a une puissance de 0,6 Watt. L'ensemble comprenant un support 45x45 mm, un éclairage d'orientation et une plaque de recouvrement a un indice de protection IP41. Tous les éléments en plastique sont autoextinguibles et exempts d’halogènes. Toutes les parties en plastique satisfont à une épreuve de calcination de 650°C et sont exemptes d’halogène. Profondeur d'encastrement de l'éclairage d'orientation: 32 mm. Partie saillante = max. 8,5 mm. Marquage CE.
