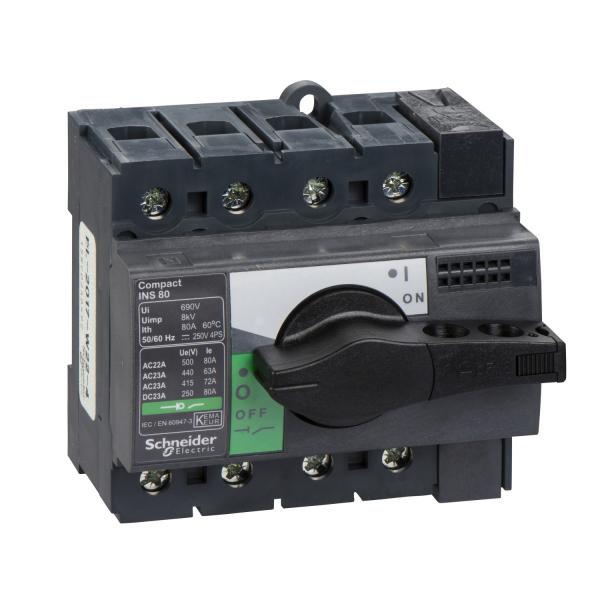

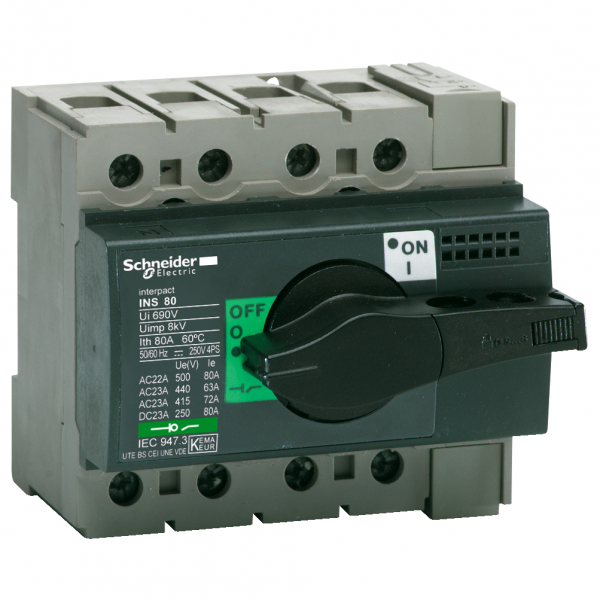

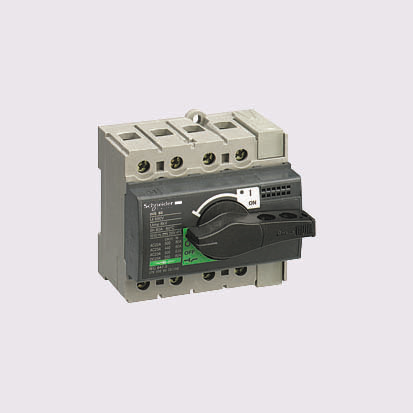

SCHNEIDER ELECTRIC ComPacT INS - Interrupteur sectionneur - 4P - 80A - poignée noire REF : 28905
Description
Ce Compact INS80 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire...
Ce Compact INS80 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire...
Détails du produit : ComPacT INS - Interrupteur sectionneur - 4P - 80A - poignée noire
Ce Compact INS80 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire Il convient à l'isolement avec indication de contact positif. tel que défini par les normes CEI 60947-1 et CEI60947-3 Le courant opérationnel est de 80A à 415VCA dans la catégorie AC22A et de 72A à 415VCA dans la catégorie AC23A La tension nominale est de 500VCA 50/60Hz ou 250VCC La poignée rotative noire est conçue pour offrir une utilisation facile et des performances élevées en cas d'interruption du courant Le Compact INS80 est un appareil de de niveau d'isolation de classe II en face avant selon la norme CEI 60664
Ce Compact INS80 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire Il convient à l'isolement avec indication de contact positif. tel que défini par les normes CEI 60947-1 et CEI60947-3 Le courant opérationnel est de 80A à 415VCA dans la catégorie AC22A et de 72A à 415VCA dans la catégorie AC23A La tension nominale est de 500VCA 50/60Hz ou 250VCC La poignée rotative noire est conçue pour offrir une utilisation facile et des performances élevées en cas d'interruption du courant Le Compact INS80 est un appareil de de niveau d'isolation de classe II en face avant selon la norme CEI 60664
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : 28905
| finition interrupteur général | Oui |
|---|---|
| finition interrupteur de maintenance/réparation | Oui |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| finition de l'inverseur | Non |
| nombre d'interrupteurs | 1.0 |
| tension de fonctionnement nominale max. Ue en CA | 500.0 V |
| tension de fonctionnement normale | 690.0 690.0 V |
| courant permanent nominal (Iu) | 80.0 A |
| courant permanent nominal, AC-23, 400 V | 72.0 |
| courant permanent nominal, AC-21, 400 V | - |
| puissance de fonctionnement nominale, AC-3, 400 V | - kW |
| courant nominal de courte durée admissible Icw | 3.0 kA |
| puissance de fonctionnement nominale, AC-23, 400 V | 37.0 kW |
| puissance de commutation à 400 V | - kW |
| intensité de court-circuit nominale conditionnelle Iq | 36.0 kA |
| nombre de pôles | 4.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à deux directions | 2.0 |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| convient pour montage au sol | Oui |
| adapté à une fixation frontale à 4 trous | Oui |
| adapté à une fixation frontale centrale | Oui |
| adapté à un montage en distributeur | Oui |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Noir |
| finition de l'élément d'actionnement | Poignée tournante longue |
| verrouillable | Oui |
| type de raccordement du circuit principal | Borne à vis |
| classe de protection (IP), face avant | IP40 |
| degré de protection (NEMA) | - |
