SCHNEIDER ELECTRIC interrupteursectionneur Interpact INS100 4P 100 A REF : 28909
Description

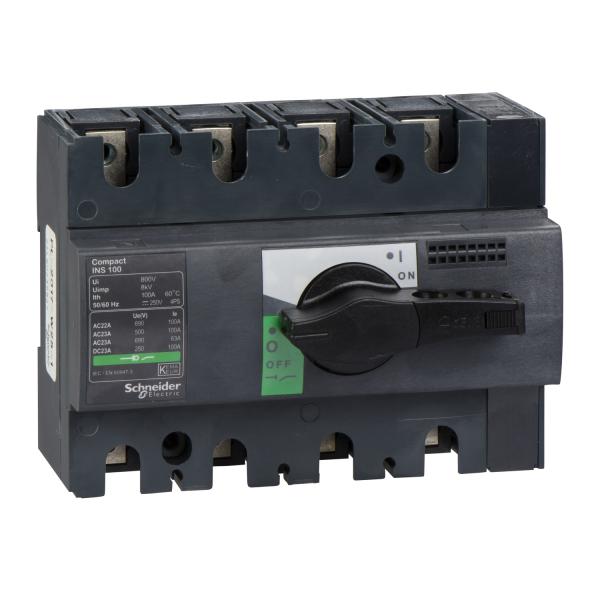

Ce Compact INS100 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire...
Fréquemment commandés avec ce produit
Détails du produit : interrupteursectionneur Interpact INS100 4P 100 A
Ce Compact INS100 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire Il convient à l'isolement avec indication de contact positif. tel que défini par les normes CEI 60947-1 et CEI60947-3 Le courant opérationnel est de 100A à 415VCA dans les catégories AC22A et AC23A La tension nominale est de 690VCA 50/60Hz ou 250VCC La poignée rotative noire est conçue pour offrir une utilisation facile et des performances élevées en cas d'interruption du courant Le Compact INS100 est un appareil de de niveau d'isolation de classe II en face avant selon la norme CEI 60664
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : 28909
| finition interrupteur général | Oui |
|---|---|
| nombre de pôles | 4.0 |
| finition interrupteur de maintenance/réparation | Oui |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 690.0 690.0 V |
| nombre d'interrupteurs | 1.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | - kW |
| nombre de contacts auxiliaires à deux directions | 2.0 |
| courant permanent nominal (Iu) | 100.0 A |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 100.0 |
| courant permanent nominal, AC-21, 400 V | - |
| intensité de court-circuit nominale conditionnelle Iq | 65.0 kA |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | 45.0 kW |
| courant nominal de courte durée admissible Icw | 5.5 kA |
| puissance de commutation à 400 V | - kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| finition de l'élément d'actionnement | Poignée tournante longue |
| convient pour montage au sol | Oui |
| largeur | 90.0 |
| adapté à une fixation frontale à 4 trous | Oui |
| hauteur | 85.0 |
| adapté à une fixation frontale centrale | Oui |
| profondeur | 62.5 |
| adapté à un montage en distributeur | Oui |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Noir |
| verrouillable | Oui |
| classe de protection (IP), face avant | IP40 |
