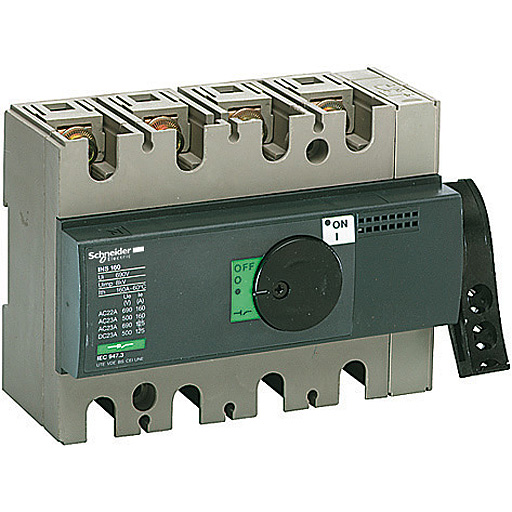

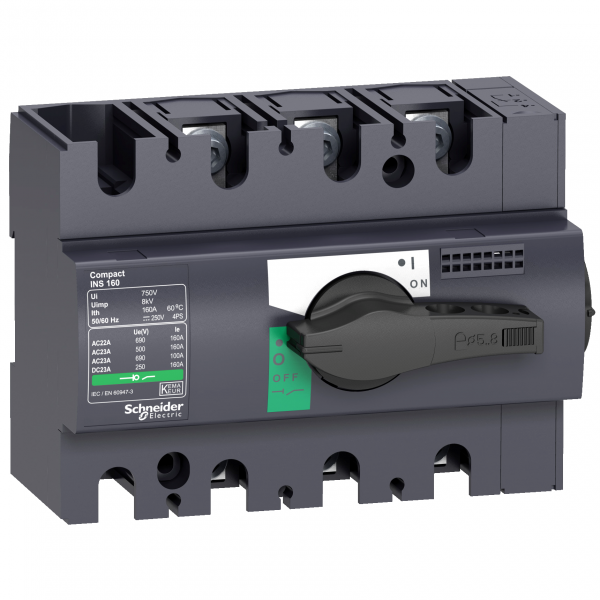

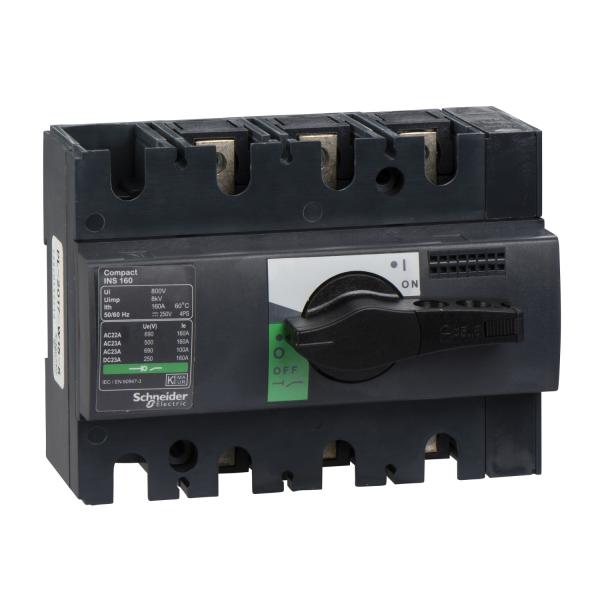

SCHNEIDER ELECTRIC ComPacT INS - Interrupteur sectionneur - INS160 3P 160A - poignée noire REF : 28912
Description
Ce ComPacT INS160 est un interrupteur-sectionneur non automatique 3P à commande rotative noire. Il...
Détails du produit : ComPacT INS - Interrupteur sectionneur - INS160 3P 160A - poignée noire
Ce ComPacT INS160 est un interrupteur-sectionneur non automatique 3P à commande rotative noire. Il convient pour l'isolement avec indication de contact positif. tel que défini par les normes IEC 60947-1 et IEC60947-3. Le courant de fonctionnement est de 160 A à 415 VCA dans les catégories AC22A et AC23A. La tension nominale est de 690 VCA 50/60 Hz ou 125 VCC. La commande rotative noire est conçue pour offrir un fonctionnement facile et des performances élevées en cas d'interruption des courants. ComPacT INS160 est un dispositif de niveau d'isolation de classe II en face avant selon la norme CEI 60664.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : 28912
| finition interrupteur général | Oui |
|---|---|
| finition interrupteur de maintenance/réparation | Oui |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| finition de l'inverseur | Non |
| nombre d'interrupteurs | 1.0 |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| tension de fonctionnement normale | 690.0 690.0 V |
| courant permanent nominal (Iu) | 160.0 A |
| courant permanent nominal, AC-23, 400 V | 160.0 |
| courant permanent nominal, AC-21, 400 V | - |
| puissance de fonctionnement nominale, AC-3, 400 V | - kW |
| courant nominal de courte durée admissible Icw | 5.5 kA |
| puissance de fonctionnement nominale, AC-23, 400 V | 75.0 kW |
| puissance de commutation à 400 V | - kW |
| intensité de court-circuit nominale conditionnelle Iq | 65.0 kA |
| nombre de pôles | 3.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à deux directions | 2.0 |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| convient pour montage au sol | Oui |
| adapté à une fixation frontale à 4 trous | Oui |
| adapté à une fixation frontale centrale | Oui |
| adapté à un montage en distributeur | Oui |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Noir |
| finition de l'élément d'actionnement | Poignée tournante longue |
| verrouillable | Oui |
| type de raccordement du circuit principal | Borne à vis |
| classe de protection (IP), face avant | IP40 |
| degré de protection (NEMA) | - |
