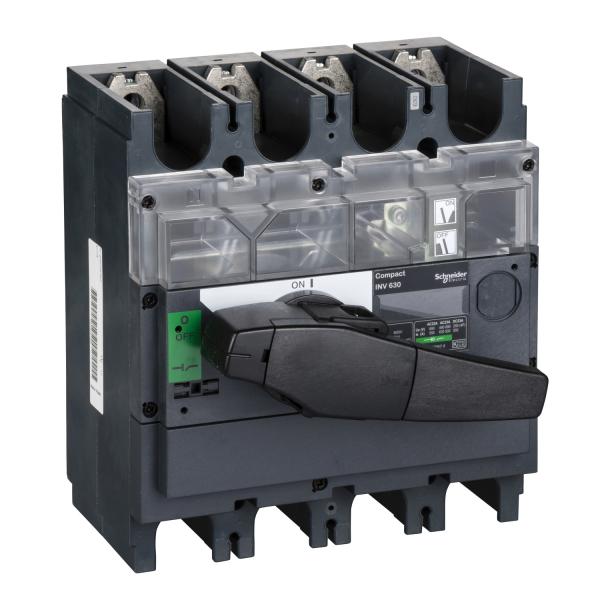

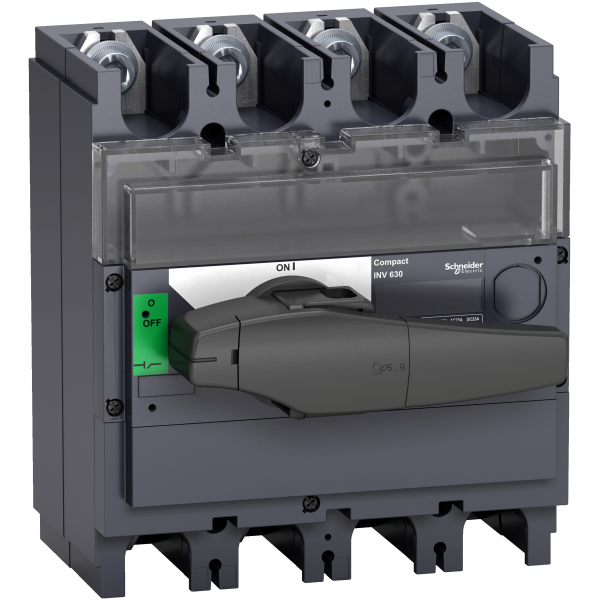

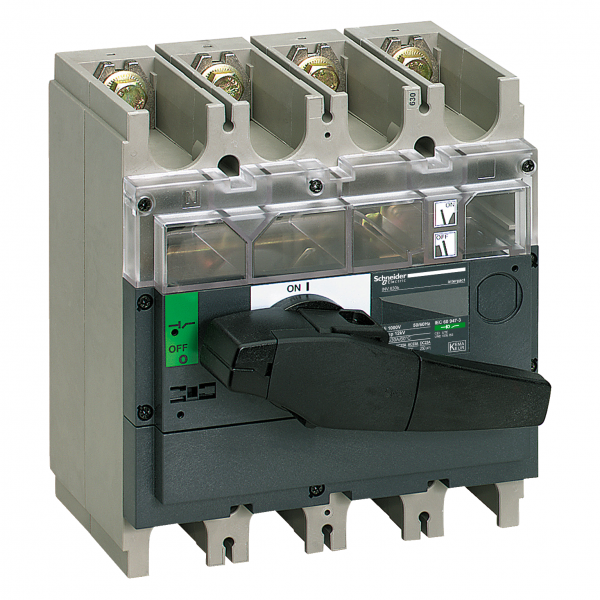

SCHNEIDER ELECTRIC interrupteursectionneur à coupure visible Interpact INV630 4P 630 A REF : 31175
Description
Cet interrupteur-sectionneur non automatique 4P dispose d'une commande rotative noire et d'une coupure...
Détails du produit : interrupteursectionneur à coupure visible Interpact INV630 4P 630 A
Cet interrupteur-sectionneur non automatique 4P dispose d'une commande rotative noire et d'une coupure visible. Il convient pour l'isolement avec indication de contact positif. tel que défini par les normes IEC 60947-1 et IEC60947-3. Le courant de fonctionnement est de 630A à 415VCA dans les catégories AC21A. AC22A et AC23A. La tension nominale est de 690VCA 50/60Hz ou 250VCC. La gamme Compact INV permet la coupure visible des contacts principaux grâce au capot transparent. La commande rotative noire est conçue pour un fonctionnement facile et des performances élevées en cas d'interruption des courants. Compact INV630 dispose d'un niveau d'isolation de classe II en face avant selon la norme CEI 60664.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : 31175
| nombre de pôles | 4.0 |
|---|---|
| finition interrupteur général | Oui |
| finition interrupteur de maintenance/réparation | Oui |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 690.0 690.0 V |
| nombre d'interrupteurs | 1.0 |
| nombre de contacts auxiliaires à deux directions | 4.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | - kW |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| courant permanent nominal (Iu) | 630.0 A |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 630.0 |
| courant permanent nominal, AC-21, 400 V | 630.0 |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| intensité de court-circuit nominale conditionnelle Iq | - kA |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | 315.0 kW |
| courant nominal de courte durée admissible Icw | 20.0 kA |
| puissance de commutation à 400 V | - kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| finition de l'élément d'actionnement | Poignée tournante longue |
| convient pour montage au sol | Oui |
| largeur | 185.0 |
| adapté à une fixation frontale à 4 trous | Oui |
| hauteur | 205.0 |
| adapté à une fixation frontale centrale | Oui |
| adapté à un montage en distributeur | Oui |
| profondeur | 130.0 |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Noir |
| verrouillable | Oui |
| classe de protection (IP), face avant | IP40 |
