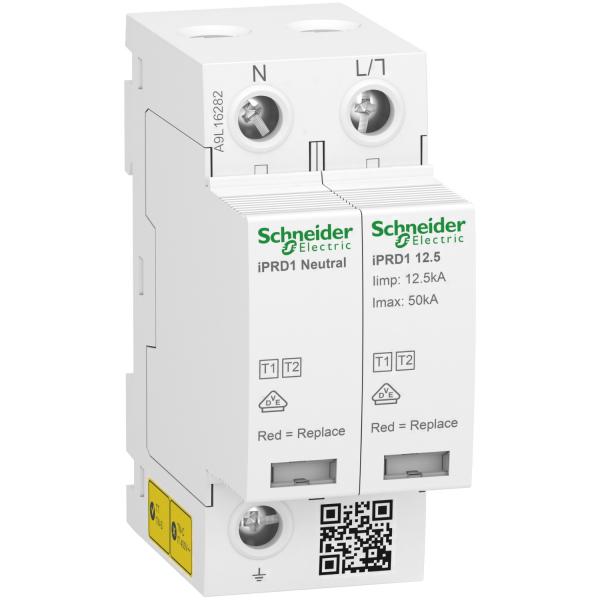

SCHNEIDER ELECTRIC Le parafoudre iPRD1 12.5r est un produit modulaire de la gamme Acti9. En version débrochable de type 1 et 2. 1P+N. dédié aux installations exposées à un niveau de risque foudre maximal. il est doté d\'un report de signalisation (TT-TN). REF : A9L16282
Description
En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres...
Détails du produit : Le parafoudre iPRD1 12.5r est un produit modulaire de la gamme Acti9. En version débrochable de type 1 et 2. 1P+N. dédié aux installations exposées à un niveau de risque foudre maximal. il est doté d\'un report de signalisation (TT-TN).
En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres en présence d'un paratonnerre. l'iPRD1. en tête d'installation. protège contre les surtensions transitoires directes ou indirectes. De dimensions L36xH89xP69mm avec une largeur de 4 pas de 9mm. son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iPRD1 12.5r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre iPRD1 12.5r possède un courant de décharge maximal Imax de 50kA. Son courant de décharge nominal In est de 20kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 350Vca entre le neutre et la terre. sa tension nominale Ue est de 230Vca. Le niveau de protection contre la surtension est de 1.5kV type 1+2. Sa fréquence de fonctionnement est de 50Hz. Ce produit modulaire. coordonné avec les disjoncteurs Schneider Electric jusqu'à 70kA. permet de signaler à distance le message "cartouche à changer" qui permet un remplacement rapide lorsque celles-ci sont endommagées. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 2012 et IEC 61643-11 2011. Coordination avec disjoncteur Compact NSXm H TM80D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA Coordination avec disjoncteur Compact NSXm H TM80D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : A9L16282
| nombre de pôles | 2.0 |
|---|---|
| nombre de conducteurs (sans mise à la terre) | 2.0 |
| forme de réseau CC | Non |
| tension nominale AC | 230.0 V |
| forme de réseau IT | Non |
| taille | 4 TE |
| tension nominale DC | - V |
| forme de réseau TN | Non |
| tension max de régime permanent | 350.0 V |
| forme de réseau TN-C | Non |
| forme de réseau TN-C-S | Non |
| forme de réseau TN-S | Oui |
| mode de pose | Profilé chapeau 35 mm |
| forme de réseau TT | Oui |
| autre forme de réseau | Non |
| type de montage | Profilé chapeau 35 mm |
| courant de foudre (10/350) | - kA |
| courant de décharge nominal (8/20) | 20.0 kA |
| tension continue la plus élevée CA | 350.0 V |
| résistance de court-circuit (Isccr) | 50.0 kA |
| tension continue la plus élevée CC | - V |
| tension nominale CA | 230.0 V |
| classe de protection (IP) | IP20 |
| courant de choc de décharge max. (8/20) | 50.0 kA |
| tension nominale CC | - V |
| niveau de protection | 1.5 kV |
| indice de protection (IP) | IP20 |
| niveau de protection L-N | 1.5 kV |
| niveau de protection N-PE | 1.5 kV |
| niveau de protection contre les surtensions L-PE | - kV |
| tension PV max. | - V |
| niveau de protection (CC+ - CC-) | - kV |
| niveau de protection (CC+/CC- - PE) | - kV |
| protection max. contre les surintensités, connexion parallèle (fusible) | - A |
| capacité d'extinction du courant de suite | - kA |
| protection max. contre les surintensités, connexion en série (fusible) | - |
| énergie spécifique (W/R) | - kJ/Ohm |
| protection intégrée contre les courts-circuits | Non |
| section de conducteur rigide max. (monofilaire/multifilaire) | 35.0 mm² |
| section de conducteur flexible max. (fil fin) | 25.0 mm² |
| sans courant de fuite | Non |
| avec contact de signalisation à distance | Oui |
| signalisation à distance | Oui |
| classe d'essai type 2 | Oui |
| signalisation au niveau de l'appareil | Optique |
| classe d'essai | Type 1 et 2 |
| fusible auxiliaire intégré | Non |
| effet protecteur énergétique coordonné du terminal | - |
| technologie d'éclateur à commutation de tension | Non |
| prise de tension protégée contre les surintensités | - |
