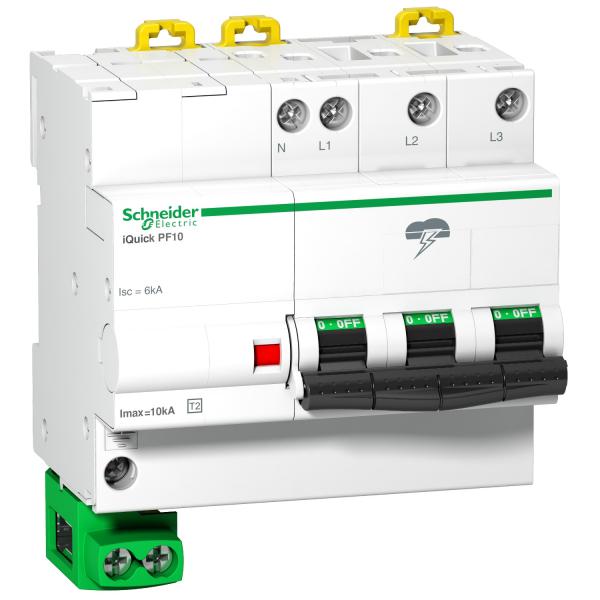

SCHNEIDER ELECTRIC Acti9, iQuick PF10 parafoudre 3P+N 230/400V 10kA, livré avec cable de terre REF : A9L16618
Description
De type 2. le parafoudre iQuick PF précâblé protège les installations 3P+N contre les surtensions foudres...
Fréquemment commandés avec ce produit
Détails du produit : Acti9, iQuick PF10 parafoudre 3P+N 230/400V 10kA, livré avec cable de terre
De type 2. le parafoudre iQuick PF précâblé protège les installations 3P+N contre les surtensions foudres transitoires indirectes. De dimensions L88.4xH106.7xP74.1mm avec une largeur de 10 pas de 9mm. son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iQuick PF est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre iQuick PF possède un courant de décharge maximal Imax de 20kA. Son courant de décharge nominal In est de 20kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 275Vca. Avec une tension max continue Uc en mode commun de 275Vca entre la phase et la terre. sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1.5kV type 2. Sa fréquence de fonctionnement est de 50/60Hz. En montage sur rail DIN. ce produit intègre son disjoncteur de déconnecteur de fin de vie. Ce parafoudre iQuick PF est précâblé. Une borne et un câble de 16mm² sont fournis montés pour la connexion à la barre de terre de l'armoire. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11:2012 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 6kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 6kA
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : A9L16618
nombre de conducteurs (sans mise à la terre) | 3.0 |
---|---|
forme de réseau CC | Non |
tension nominale AC | 400.0 V |
forme de réseau IT | Non |
taille | 5 TE |
forme de réseau TN | Non |
tension max de régime permanent | 275.0 V |
forme de réseau TN-C | Non |
forme de réseau TN-C-S | Non |
forme de réseau TN-S | Oui |
mode de pose | Profilé chapeau 35 mm |
forme de réseau TT | Oui |
autre forme de réseau | Non |
type de montage | Profilé chapeau 35 mm |
courant de décharge nominal (8/20) | 20.0 kA |
tension continue la plus élevée CA | 275.0 V |
résistance de court-circuit (Isccr) | 6.0 kA |
tension nominale CA | 400.0 V |
classe de protection (IP) | IP20 |
courant de choc de décharge max. (8/20) | 20.0 kA |
niveau de protection | 1.5 kV |
indice de protection (IP) | IP20 |
niveau de protection L-N | 1.5 kV |
niveau de protection N-PE | 1.5 kV |
protection intégrée contre les courts-circuits | Oui |
section de conducteur rigide max. (monofilaire/multifilaire) | 16.0 mm² |
section de conducteur flexible max. (fil fin) | 16.0 mm² |
sans courant de fuite | Non |
avec contact de signalisation à distance | Non |
classe d'essai type 2 | Oui |
signalisation au niveau de l'appareil | Optique |
fusible auxiliaire intégré | Non |
