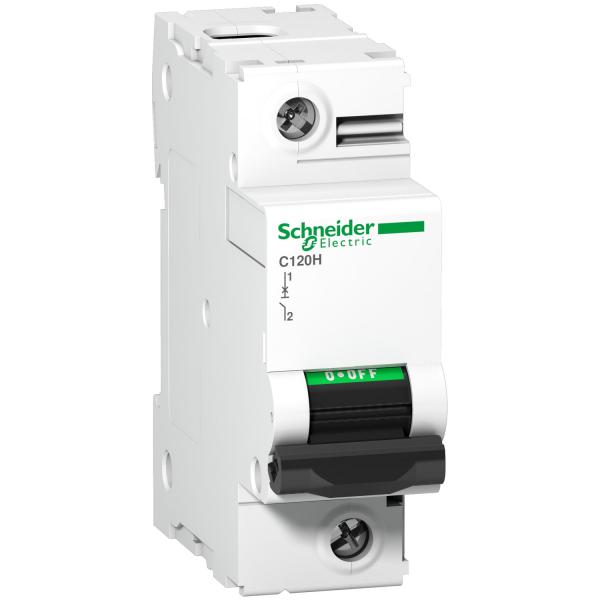

SCHNEIDER ELECTRIC Disjoncteur C120H 1P 63 A, courbe C, 15 kA REF : A9N18445
Description
Acti 9 - disjoncteur C120H - 1P - 63A - Courbe C - PdC : 15000A Icn 230-400VCA | 15kA Icu 220-240VCA...
Détails du produit : Disjoncteur C120H 1P 63 A, courbe C, 15 kA
Acti 9 - disjoncteur C120H - 1P - 63A - Courbe C - PdC : 15000A Icn 230-400VCA | 15kA Icu 220-240VCA | 15kA Icu <=144VCC | 20kA Icu 12VCC | 20kA Icu 125VCC | 30kA Icu 12VCA | 30kA Icu 130VCA | 4.5 Icu 380-415VCA IT Uimp 6kV - 3 pas de 9 mm
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : A9N18445
| tension assignée | 415.0 V |
|---|---|
| type de tension | AC |
| nombre de pôles (total) | 1.0 |
| tension assignée (Ue) | 415.0 V |
| caractéristique de déclenchement (type/courbe) | C |
| nombre de pôles protégés | 1.0 |
| calibre/courant nominal assigné (In) | 63.0 A |
| tension d'isolement assignée (Ui) | 500.0 V |
| puissance dissipée | 3.0 |
| tension assignée de tenue aux chocs (Uimp) | 6.0 kV |
| pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 15.0 kA |
| adapté à une installation encastrée | Non |
| pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) | - kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) | 15.0 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) | 4.5 kA |
| montage encastré | Non |
| classe de protection (IP) | IP20 |
| classe de limitation d'énergie (I²t) | 3.0 |
| produits auxiliaires associables | Oui |
| pôle neutre sectionné simultanément | Non |
| indice de protection (IP) | IP20 |
| catégorie de surtension | 4.0 |
| largeur en nombre de modules | 1.5 |
| profondeur d'encastrement | 44.0 mm |
| température ambiante en fonctionnement | -30.0 60.0 °C |
| degré de pollution | 3.0 |
| section de raccordement cable souple | 1.0 35.0 mm² |
| section de raccordement cable rigide | 1.5 50.0 mm² |
| fréquence | 50.0 60.0 Hz |
| antidéflagration | Non |
