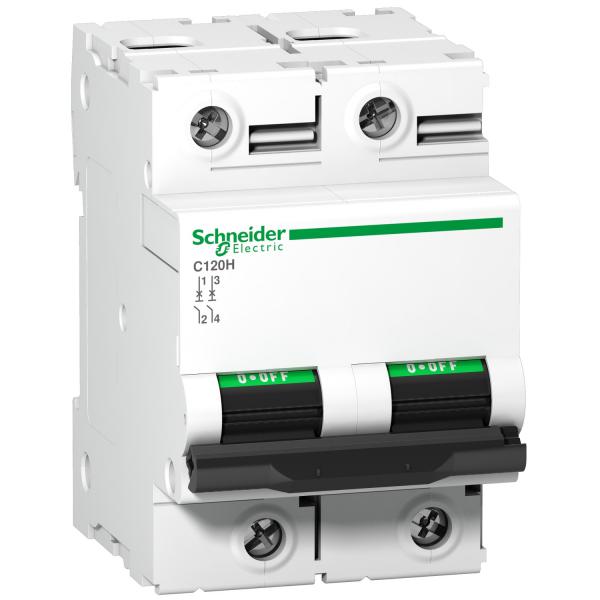

SCHNEIDER ELECTRIC Disjoncteur C120H 2P 100 A, courbe C, 15 kA REF : A9N18458
Description
Acti 9 - disjoncteur C120H - 2P - 100A - Courbe C - Ui 500V CA - PdC : 10kA Icu - 440 V CA | 15000 A...
Détails du produit : Disjoncteur C120H 2P 100 A, courbe C, 15 kA
Acti 9 - disjoncteur C120H - 2P - 100A - Courbe C - Ui 500V CA - PdC : 10kA Icu - 440 V CA | 15000 A Icn - 230...400 V CA | 15kA Icu - 380...415 V CA | 15kA Icu - <= 250 V CC | 30kA Icu - 220...240 V CA - Uimp 6kV - 6 pas de 9 mm
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : A9N18458
| tension assignée | 415.0 V |
|---|---|
| type de tension | AC |
| nombre de pôles (total) | 2.0 |
| tension assignée (Ue) | 415.0 V |
| caractéristique de déclenchement (type/courbe) | C |
| nombre de pôles protégés | 2.0 |
| calibre/courant nominal assigné (In) | 100.0 A |
| tension d'isolement assignée (Ui) | 500.0 V |
| puissance dissipée | 2.0 |
| tension assignée de tenue aux chocs (Uimp) | 6.0 kV |
| pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 15.0 kA |
| adapté à une installation encastrée | Non |
| pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) | 15.0 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) | 30.0 kA |
| pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) | 15.0 kA |
| montage encastré | Non |
| classe de protection (IP) | IP20 |
| classe de limitation d'énergie (I²t) | 3.0 |
| produits auxiliaires associables | Oui |
| pôle neutre sectionné simultanément | Oui |
| indice de protection (IP) | IP20 |
| catégorie de surtension | 4.0 |
| largeur en nombre de modules | 3.0 |
| profondeur d'encastrement | 44.0 mm |
| température ambiante en fonctionnement | -30.0 60.0 °C |
| degré de pollution | 3.0 |
| section de raccordement cable souple | 1.0 35.0 mm² |
| section de raccordement cable rigide | 1.5 50.0 mm² |
| fréquence | 50.0 60.0 Hz |
| antidéflagration | Non |
