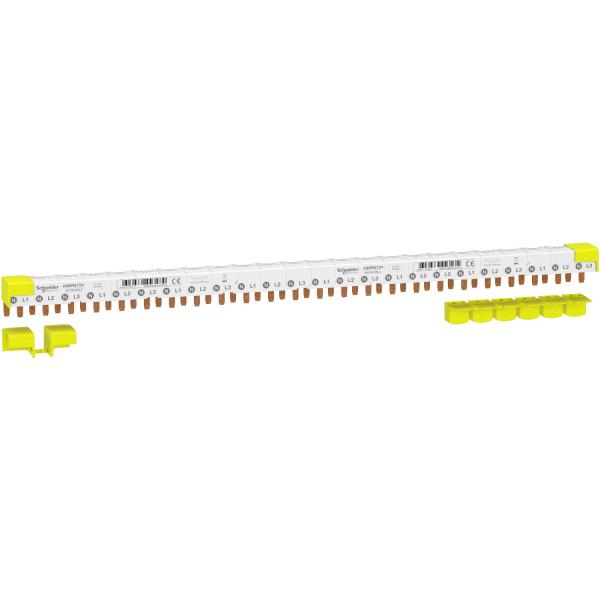

SCHNEIDER ELECTRIC Acti9 iDT40 - peigne - 3P+N - 24 modules de 18mm - 80A REF : A9XPN724
Description
Cet Acti9 est un jeu de barres à peigne horizontal modules de 18mm. Il est dédié aux installations 3L+N....
Fréquemment commandés avec ce produit
Détails du produit : Acti9 iDT40 - peigne - 3P+N - 24 modules de 18mm - 80A
Cet Acti9 est un jeu de barres à peigne horizontal modules de 18mm. Il est dédié aux installations 3L+N. Le type est NL1 NL2 NL3 (Ligne). C'est un ensemble de 1 appareil. Il convient à 8 produits (3P+N). La longueur est de 434mm et le nombre total de modules de 18mm est de 24. La distance entre chaque section est de 54mm. Le courant assigné d'emploi Ie à 40°C est de 80A. Le courant de court-circuit Isc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d'isolement nominale Ui est de 440VCA. La tension de fonctionnement nominale Ue est de 230VCA (Phase/Neutre). La couleur de l'appareil est le blanc (RAL9003). Le degré de pollution est de 3. Selon la norme CEI 60695-2-1. la résistance au feu est auto-extinguible à 960°C en 30s. Il est conforme à la norme CEI/EN 60439-1.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : A9XPN724
| nombre de pôles | 4.0 |
|---|---|
| tension de fonctionnement nominale max. Ue | 400.0 V |
| adapté au nombre d'appareils | 8.0 |
| isolé | Oui |
| dimension du pas | 9.0 mm |
| section transversale | - mm² |
| couleur | Blanc |
| nombre d'unités de partition | 24.0 |
| courant permanent nominal (Iu) | 80.0 A |
| découpable à taille voulue | Oui |
| nombre de phases | 3.0 |
| tension nominale de tenue aux chocs | - kV |
| intensité de court-circuit nominale conditionnelle Iq | - kA |
| courant nominal de courte durée admissible Icw | - kA |
| adapté à des appareils équipés d'un conducteur N | Oui |
| adapté à des appareils équipés d'un commutateur auxiliaire | Non |
| largeur en nombre de modules | 24.0 |
| longueur | 491.0 mm |
| finition du raccordement électrique | Goupille |
