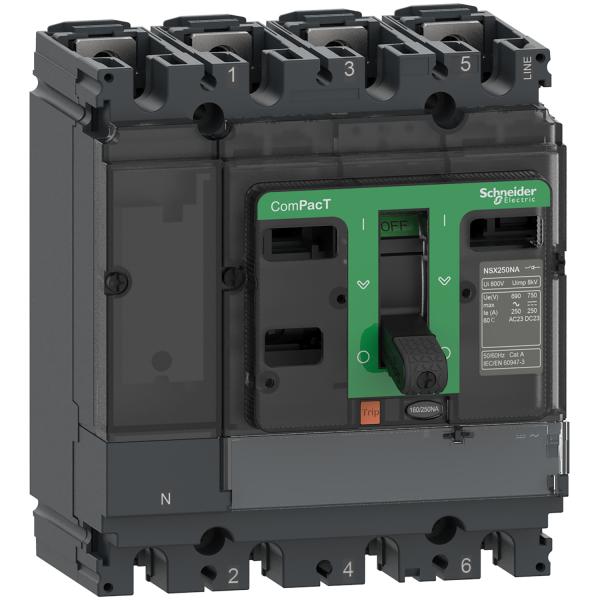

SCHNEIDER ELECTRIC L\'interrupteur-sectionneur NSX160NA est un appareil complet de la gamme ComPacT NSX. Avec un calibre de 160A. 4P. de catégorie d\'emploi AC-22A. AC-23A et DC-22A. DC-23A. il dispose d\'une commande par maneton pour un montage sur platine. REF : C164160S
Description
Dans les domaines tertiaires et industriels. l'interrupteur-sectionneur NSX160NA assure la protection....
Dans les domaines tertiaires et industriels. l'interrupteur-sectionneur NSX160NA assure la protection....
Fréquemment commandés avec ce produit
Détails du produit : L\'interrupteur-sectionneur NSX160NA est un appareil complet de la gamme ComPacT NSX. Avec un calibre de 160A. 4P. de catégorie d\'emploi AC-22A. AC-23A et DC-22A. DC-23A. il dispose d\'une commande par maneton pour un montage sur platine.
Dans les domaines tertiaires et industriels. l'interrupteur-sectionneur NSX160NA assure la protection. le sectionnement et la commande des circuits de distribution électrique L'interrupteur-sectionneur NSX160NA permet aussi le pilotage et l'isolement de vos installations électriques. La commande est assurée par un dispositif autoprotégé assurant un sectionnement coordonné avec nos disjoncteurs Les interrupteurs-sectionneurs NSX160NA peuvent être livrés complets. ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Ces déclencheurs voltmétriques sont de 2 types. MX. MN et les télécommandes peuvent être communicantes. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Dans les domaines tertiaires et industriels. l'interrupteur-sectionneur NSX160NA assure la protection. le sectionnement et la commande des circuits de distribution électrique L'interrupteur-sectionneur NSX160NA permet aussi le pilotage et l'isolement de vos installations électriques. La commande est assurée par un dispositif autoprotégé assurant un sectionnement coordonné avec nos disjoncteurs Les interrupteurs-sectionneurs NSX160NA peuvent être livrés complets. ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Ces déclencheurs voltmétriques sont de 2 types. MX. MN et les télécommandes peuvent être communicantes. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : C164160S
| finition interrupteur général | Oui |
|---|---|
| nombre de pôles | 4.0 |
| finition interrupteur de maintenance/réparation | Oui |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 690.0 690.0 V |
| nombre d'interrupteurs | 1.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | - kW |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| courant permanent nominal (Iu) | 160.0 A |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 160.0 |
| courant permanent nominal, AC-21, 400 V | - |
| intensité de court-circuit nominale conditionnelle Iq | - kA |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | - kW |
| courant nominal de courte durée admissible Icw | 2.5 kA |
| puissance de commutation à 400 V | - kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Oui |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Oui |
| finition de l'élément d'actionnement | Manette / levier |
| convient pour montage au sol | Oui |
| largeur | 140.0 |
| adapté à une fixation frontale à 4 trous | Oui |
| hauteur | 161.0 |
| adapté à une fixation frontale centrale | Non |
| profondeur | 86.0 |
| adapté à un montage en distributeur | Oui |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Noir |
| verrouillable | Oui |
| classe de protection (IP), face avant | IP30 |
