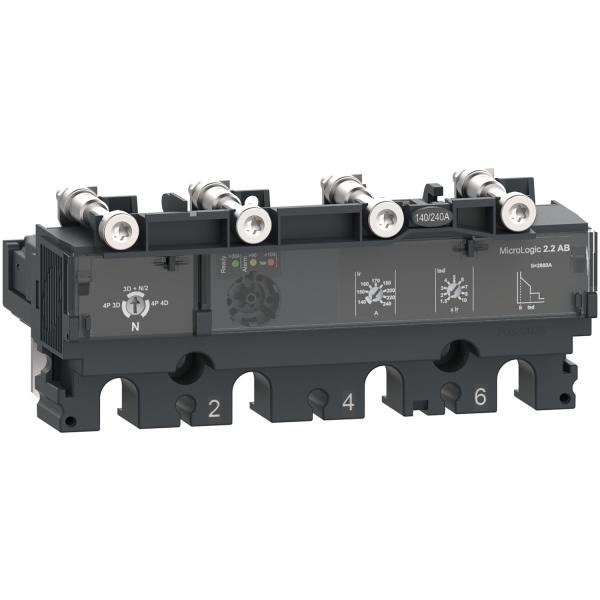

SCHNEIDER ELECTRIC Décl. ML2.2AB 160A 4P4D NSX160 REF : C1642B160
Description
Le déclencheur électronique abonné AB (pour les réseaux d'abonnés tarif jaune) assure la protection....
Détails du produit : Décl. ML2.2AB 160A 4P4D NSX160
Le déclencheur électronique abonné AB (pour les réseaux d'abonnés tarif jaune) assure la protection. le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure. le déclencheur élec. abonné MicroLogic 2.2AB permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs électroniques MicroLogic 2.2AB sont des appareils à composer. ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types. magnéto-thermique ou électronique "MicroLogic" avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : C1642B160
| réglage de courant du déclencheur de surcharge | 90.0 160.0 A |
|---|---|
| tension d'alimentation CA 50 Hz | - |
| finition de la protection du moteur | Déclencheur électronique |
| nombre de pôles | 4.0 |
| alimentation externe requise | Non |
| tension d'alimentation CA 60 Hz | - |
| tension d'alimentation de courant nominal Us à CA 50 Hz | - | - V |
| valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 1600.0 A |
| tension d'alimentation CC | - |
| tension d'alimentation de courant nominal Us à CA 60 Hz | - | - V |
| valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 1600.0 A |
| tension d'alimentation de courant nominal Us CC | - | - V |
| tension de fonctionnement CA 50 Hz | 690.0 690.0 |
| tension de fonctionnement CA 60 Hz | 690.0 690.0 |
| type de tension d'actionnement | Auto-alimenté |
| tension de fonctionnement CC | - |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| courant permanent nominal (Iu) | 160.0 A |
| fonction déclencheur de court-circuit | Retardé |
| avec fonction de protection contre les mises à la terre accidentelles | Non |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| courant de commutation assigné | 160.0 |
| type de tension d?alimentation | - |
| tension d'alimentation DC | - |
| largeur | 139.7 |
| hauteur | 59.7 |
| profondeur | 89.4 |
