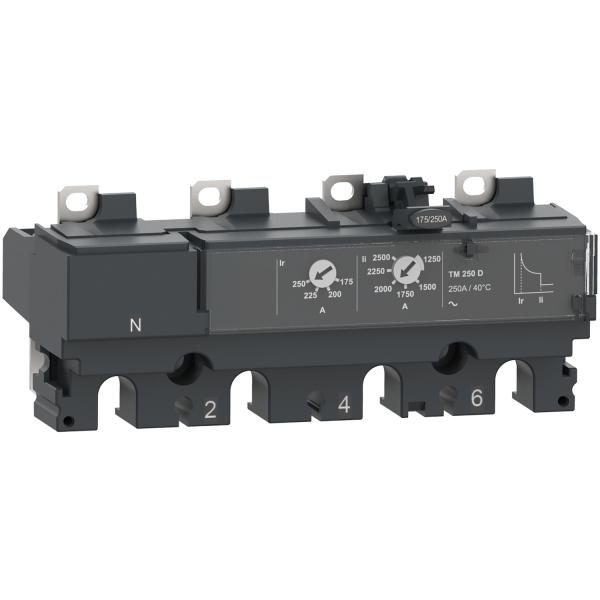

SCHNEIDER ELECTRIC Décl.TMD 250A 4P4D pour NSX250 REF : C254TM250
Description
Le déclencheur magnéto-thermique TM-D. assure la protection. le sectionnement et la commande des circuits...
Fréquemment commandés avec ce produit
Détails du produit : Décl.TMD 250A 4P4D pour NSX250
Le déclencheur magnéto-thermique TM-D. assure la protection. le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure. le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer. ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types. magnéto-thermique ou électronique "MicroLogic" avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : C254TM250
| réglage de courant du déclencheur de surcharge | 175.0 250.0 A |
|---|---|
| finition de la protection du moteur | Déclencheur thermique/magnétique |
| nombre de pôles | 4.0 |
| tension d'alimentation CA 50 Hz | - |
| valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 1250.0 A |
| tension d'alimentation de courant nominal Us à CA 50 Hz | - | - V |
| alimentation externe requise | Non |
| tension d'alimentation CA 60 Hz | - |
| valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 2500.0 A |
| tension d'alimentation de courant nominal Us à CA 60 Hz | - | - V |
| tension d'alimentation CC | - |
| tension de fonctionnement CA 50 Hz | 690.0 690.0 |
| tension d'alimentation de courant nominal Us CC | - | - V |
| tension de fonctionnement CA 60 Hz | 690.0 690.0 |
| type de tension d'actionnement | Auto-alimenté |
| tension de fonctionnement CC | - |
| courant permanent nominal (Iu) | 250.0 A |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| fonction déclencheur de court-circuit | Non retardé |
| avec fonction de protection contre les mises à la terre accidentelles | Non |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| courant de commutation assigné | 250.0 |
| tension d'alimentation DC | - |
| type de tension d?alimentation | - |
| largeur | 139.7 |
| hauteur | 60.6 |
| profondeur | 88.2 |
