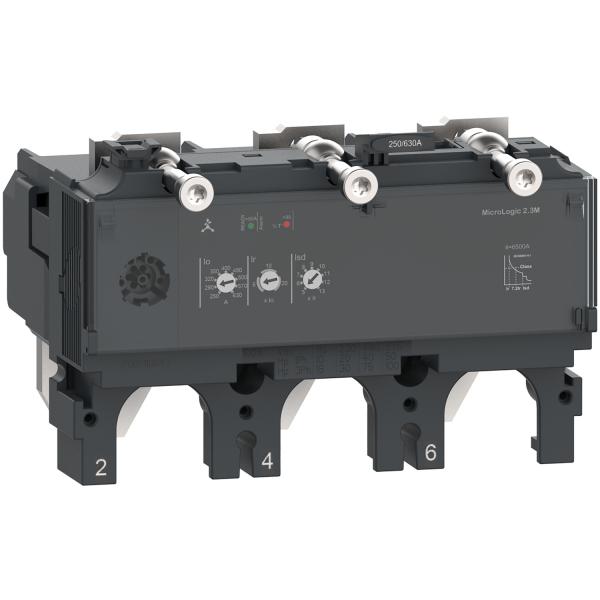

SCHNEIDER ELECTRIC Le déclencheur électronique moteur MicroLogic 2.3M est un appareil à composer avec un bloc de coupure de la gamme ComPacT NSX. Doté d\'un calibre 500A. 3P3D. ce dispositif assure une protection de surcharge long-retard et instantanée. REF : C6332M500
Description
Le déclencheur électronique moteur MicroLogic 2.3M. assure la protection. le sectionnement et la commande...
Détails du produit : Le déclencheur électronique moteur MicroLogic 2.3M est un appareil à composer avec un bloc de coupure de la gamme ComPacT NSX. Doté d\'un calibre 500A. 3P3D. ce dispositif assure une protection de surcharge long-retard et instantanée.
Le déclencheur électronique moteur MicroLogic 2.3M. assure la protection. le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure. le déclencheur élec. moteur MicroLogic 1.3M permet la protection de vos instal. électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs électroniques moteur MicroLogic sont des appareils à composer. ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types. magnéto-thermique ou électronique "MicroLogic" avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : C6332M500
| réglage de courant du déclencheur de surcharge | 250.0 500.0 A |
|---|---|
| finition de la protection du moteur | Déclencheur électronique |
| nombre de pôles | 3.0 |
| tension d'alimentation CA 50 Hz | - |
| valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 6500.0 A |
| tension d'alimentation de courant nominal Us à CA 50 Hz | - | - V |
| alimentation externe requise | Non |
| tension d'alimentation CA 60 Hz | - |
| valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 6500.0 A |
| tension d'alimentation de courant nominal Us à CA 60 Hz | - | - V |
| tension d'alimentation CC | - |
| tension de fonctionnement CA 50 Hz | 690.0 690.0 |
| tension d'alimentation de courant nominal Us CC | - | - V |
| tension de fonctionnement CA 60 Hz | 690.0 690.0 |
| type de tension d'actionnement | Auto-alimenté |
| tension de fonctionnement CC | - |
| courant permanent nominal (Iu) | 500.0 A |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| fonction déclencheur de court-circuit | Retardé |
| avec fonction de protection contre les mises à la terre accidentelles | Non |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| courant de commutation assigné | 500.0 |
| tension d'alimentation DC | - |
| type de tension d?alimentation | - |
| largeur | 139.7 |
| hauteur | 94.6 |
| profondeur | 112.6 |
