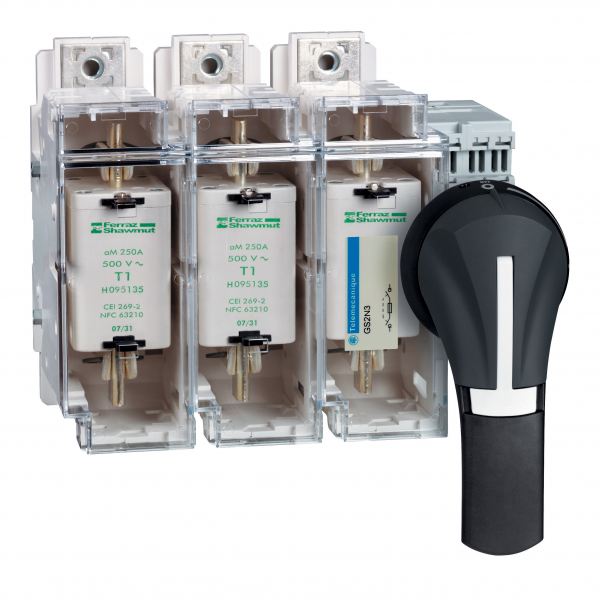

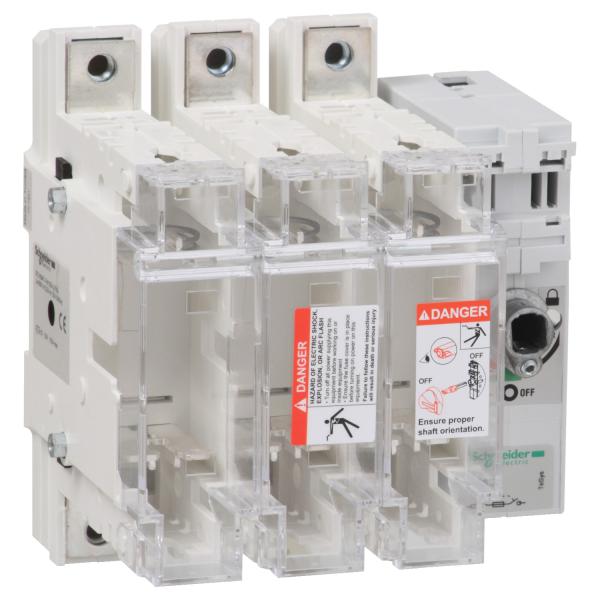

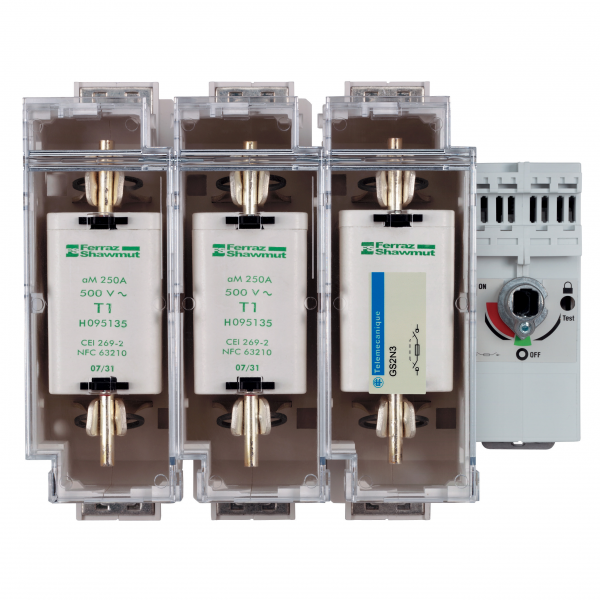

SCHNEIDER ELECTRIC TeSys GS - interrupteur sectionneur fusible - 3P - 250A - din 1 REF : GS2N3
Description
Interrupteur-sectionneur à fusibles TeSys GS. 3 pôles (3P). 250A / 750V. à utiliser avec les fusibles...
Interrupteur-sectionneur à fusibles TeSys GS. 3 pôles (3P). 250A / 750V. à utiliser avec les fusibles...
Détails du produit : TeSys GS - interrupteur sectionneur fusible - 3P - 250A - din 1
Interrupteur-sectionneur à fusibles TeSys GS. 3 pôles (3P). 250A / 750V. à utiliser avec les fusibles à lame DIN taille 1 jusqu'à 250A. pour les applications de moteur jusqu'à 132kW à 400V en AC-23 À équiper d'une poignée de commande de montage externe avant ou droite GS2AH (plusieurs modèles disponibles) Les bornes à vis doivent être équipées de protections de bornes 3P amont et aval GS1AP43 (à commander séparément). elles fournissent un courant de court-circuit élevé de 100 kA à 400 V Les modules complémentaires de contacts auxiliaires GS1AM (montage frontal). GS1AN (montage latéral). GS1AF (montage supérieur pour signalisation des fusibles percuteurs grillés) peuvent compléter le montage (à commander séparément) Les fusibles à lame de type aM et gG taille 1 sans percuteurs DF2HA. DF2HN et avec percuteurs DF4HA. DF4HN sont disponibles (à commander séparément) Certifié multi normes (CEI. Marine).
Interrupteur-sectionneur à fusibles TeSys GS. 3 pôles (3P). 250A / 750V. à utiliser avec les fusibles à lame DIN taille 1 jusqu'à 250A. pour les applications de moteur jusqu'à 132kW à 400V en AC-23 À équiper d'une poignée de commande de montage externe avant ou droite GS2AH (plusieurs modèles disponibles) Les bornes à vis doivent être équipées de protections de bornes 3P amont et aval GS1AP43 (à commander séparément). elles fournissent un courant de court-circuit élevé de 100 kA à 400 V Les modules complémentaires de contacts auxiliaires GS1AM (montage frontal). GS1AN (montage latéral). GS1AF (montage supérieur pour signalisation des fusibles percuteurs grillés) peuvent compléter le montage (à commander séparément) Les fusibles à lame de type aM et gG taille 1 sans percuteurs DF2HA. DF2HN et avec percuteurs DF4HA. DF4HN sont disponibles (à commander séparément) Certifié multi normes (CEI. Marine) et conforme Green Premium (RoHS / REACh)
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GS2N3
| nombre de pôles | 3.0 |
|---|---|
| finition interrupteur général | Oui |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| courant permanent nominal (Iu) | 250.0 A |
| tension de fonctionnement nominale max. Ue en CA | 750.0 V |
| avec surveillance des fusibles | Non |
| avec emplacement pour fusibles | NH1 |
| entrée de câble | Autre |
| type de raccordement du circuit principal | Borne à vis |
| intensité de court-circuit nominale conditionnelle Iq | 100.0 kA |
| équippé de connecteurs | Non |
| puissance de fonctionnement nominale, AC-23, 400 V | 132.0 kW |
| courant nominal de courte durée admissible Icw | 100.0 kA |
| adapté à une fixation frontale | Non |
| adapté à un montage en saillie de barres collectrices | Oui |
| position de l'élément d'actionnement | Autre |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| finition de l'élément d'actionnement | Sans actionneur |
| convient pour montage au sol | Non |
| classe de protection (IP), face avant | IP20 |
