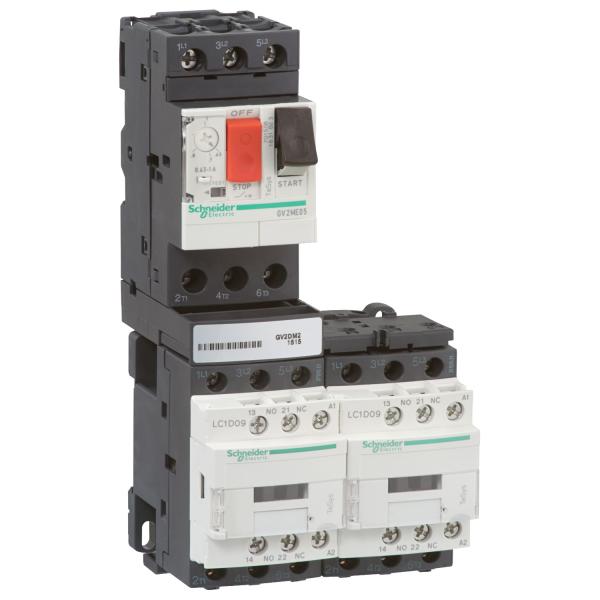

SCHNEIDER ELECTRIC TeSys GV2DM - démarreur combiné 2 sens de marche - 0,4..0,63A - 24Vca REF : GV2DM204B7
Description
Ce démarreur combiné est un inverseur DOL - TeSys GV2. Ces démarreurs sont unidirectionnels ou inverseurs...
Détails du produit : TeSys GV2DM - démarreur combiné 2 sens de marche - 0,4..0,63A - 24Vca
Ce démarreur combiné est un inverseur DOL - TeSys GV2. Ces démarreurs sont unidirectionnels ou inverseurs avec protection par disjoncteur (GV2ME pour protection standard ou GV2P/GV3P avec pouvoir de coupure augmenté et poignée rotative) de 0.06kW à 30kW/415V. Leur montage se fait sur rail DIN. La protection se fait par fusible (porte-fusible LS1D ou GK) de 4 à 45kW/415V. monté sur plaque. Les démarreurs étoile-triangle sont préassemblés. allant de 5.5kW à 355kW basés sur des contacteurs TeSys K. TeSys Deca ou TeSys F. Des démarreurs étoile-triangle sont également disponibles de 7.5kW à 132kW pour un assemblage client. Il convient pour un montage sur plaque ou sur rail DIN pour TeSys Deca. montage sur rail DIN pour TeSys K et montage sur plaque/châssis pour TeSys F. Sa coordination est de type 1 ou type 2 avec fusibles et disjoncteurs. La gamme permet une l'intégration facile. Il vous offre une sélection simple et rapide de combinaisons de démarreurs-moteurs basées sur les offres TeSys. Schneider Electric promet la compatibilité des produits et une large gamme d'accessoires. Il permet un assemblage simple et rapide des composants et des applications de départs-moteurs dans l'industrie et le bâtiment. Il est adapté aux moteurs étoile-triangle pour réduire le pic de courant pendant la phase de démarrage.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GV2DM204B7
| type de starter moteur | Démarreur-inverseur |
|---|---|
| réglage de courant du déclencheur de surcharge | 0.4 0.63 A |
| nombre de postes de commande | 2.0 |
| tension d'alimentation de courant nominal Us à CA 50 Hz | 24.0 24.0 V |
| avec déclencheur de court-circuit | Oui |
| courant de fonctionnement nominal Ie | 0.63 A |
| nombre de voyants lumineux | 0.0 |
| puissance absorbée | - |
| tension d'alimentation de courant nominal Us à CA 60 Hz | 24.0 24.0 V |
| tension d'alimentation de courant nominal Us CC | - V |
| type de tension d'actionnement | AC |
| adapté à un arrêt d'urgence | Non |
| puissance de fonctionnement nominale, CA-3, 230 V, triphasée | 0.09 kW |
| puissance de fonctionnement nominale, AC-3, 400 V | 0.18 |
| classe de déclenchement | CLASS 10 |
| puissance nominale, 460 V, 60 Hz, triphasée | 0.18 |
| type de raccordement du circuit principal | Borne à vis |
| puissance nominale, 575 V, 60 Hz, triphasée | 0.25 |
| courant de fonctionnement nominal, CA-3, 400 V | 0.63 |
| nombre de contacts auxiliaires à fermeture | 2.0 |
| nombre de contacts auxiliaires à ouverture | 2.0 |
| intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V | 50000.0 |
| classe de protection (IP) | IP20 |
| intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V | 50000.0 |
| intensité de court-circuit nominale conditionnelle, type 2, 230 V | - |
| degré de protection (NEMA) | - |
| indice de protection (IP) | IP20 |
| intensité de court-circuit nominale conditionnelle, type 2, 400 V | - |
| température ambiante, limite supérieure sans restriction | 60.0 °C |
| protection contre les surcharges compensée en température | Oui |
| protocole pris en charge pour TCP/IP | Non |
| protocole pris en charge pour PROFIBUS | Non |
| finition du raccordement électrique du circuit auxiliaire / commande | Borne à vis |
| protocole pris en charge pour CAN | Non |
| largeur | 90.0 mm |
| protocole pris en charge pour INTERBUS | Non |
| avec transfo | Non |
| hauteur | 177.0 mm |
| protocole pris en charge pour ASI | Non |
| profondeur | 96.0 mm |
| protocole pris en charge pour MODBUS | Non |
| classe de coordination selon IEC 60947-4-3 | Classe 1 |
| supporte protocole Modbus | Non |
| protocole pris en charge pour Data-Highway | Non |
| réinitialisation externe possible | Non |
| protocole pris en charge pour DeviceNet | Non |
| avec fusible | Non |
| protocole pris en charge pour SUCONET | Non |
| protocole pris en charge pour LON | Non |
| protocole pris en charge pour PROFINET IO | Non |
| protocole pris en charge pour PROFINET CBA | Non |
| protocole pris en charge pour SERCOS | Non |
| protocole pris en charge pour Foundation Fieldbus | Non |
| protocole pris en charge pour EtherNet/IP | Non |
| protocole pris en charge pour AS-Interface Safety at Work | Non |
| protocole pris en charge pour DeviceNet Safety | Non |
| protocole pris en charge pour INTERBUS-Safety | Non |
| protocole pris en charge pour PROFIsafe | Non |
| protocole pris en charge pour SafetyBUS p | Non |
| protocole pris en charge pour autres systèmes de bus | Non |
| montage possible sur barres profilées | Oui |
