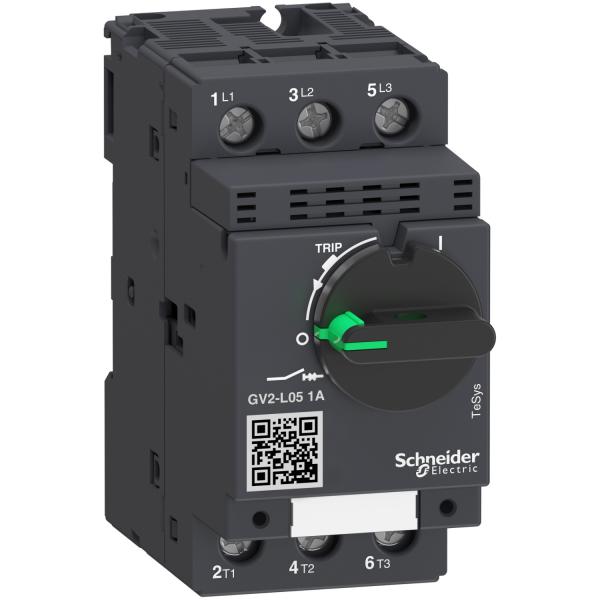

SCHNEIDER ELECTRIC TeSys GV2L - disjoncteur moteur - 1A - 3P 3d - déclencheur magnétique REF : GV2L05
Description
Ce disjoncteur moteur TeSys GV. 1A/690V. convient aux applications de moteurs triphasés 0.25-0.37kW...
Détails du produit : TeSys GV2L - disjoncteur moteur - 1A - 3P 3d - déclencheur magnétique
Ce disjoncteur moteur TeSys GV. 1A/690V. convient aux applications de moteurs triphasés 0.25-0.37kW à 400V. Il offre une protection magnétique avec un niveau de déclenchement à 13xIn. un pouvoir de coupure élevé Icu 100kA. Le raccordement se fait par bornes à vis-étrier. La commande start-stop par poignée rotative est garantie pour 100 000 cycles AC-3. Il complète la protection du moteur. Il s'utilise en association avec un relais de surcharge thermique LRD05 (à commander séparément). Il est certifié multinormes (IEC. UL. CSA. CCC. EAC. Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GV2L05
| réglage de courant du déclencheur de surcharge | - A |
|---|---|
| nombre de pôles | 3.0 |
| plage de réglage du déclencheur de court-circuit non retardé | 13.0 13.0 A |
| avec protection thermique | Non |
| sensible à une défaillance de phase | Oui |
| technique de déclenchement | Magnétique |
| puissance dissipée | 1.8 |
| tension de fonctionnement normale | 690.0 690.0 V |
| puissance de fonctionnement nominale, AC-3, 400 V | 0.37 |
| courant permanent nominal (Iu) | 1.0 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 0.18 kW |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| avec commutateur auxiliaire intégré | Non |
| classe de protection (IP) | IP20 |
| avec déclencheur à sous-tension intégré | Non |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 100.0 kA |
| indice de protection (IP) | IP20 |
| finition de l'élément d'actionnement | Bouton rotatif |
| largeur | 45.0 mm |
| hauteur | 89.0 mm |
| profondeur | 97.0 mm |
