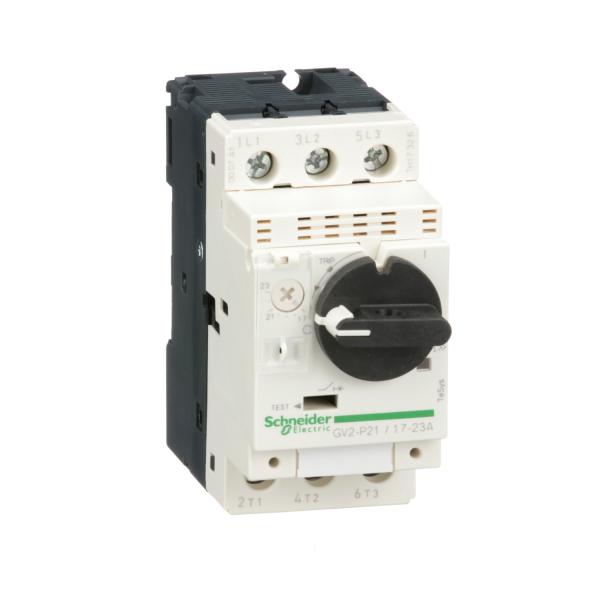

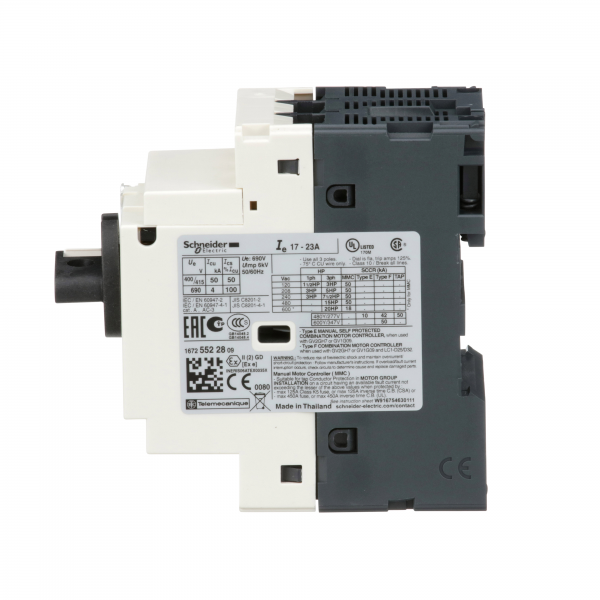

SCHNEIDER ELECTRIC TeSys GV2P - disj. moteur - 17..23A - 3P 3d - déclencheur magnéto-thermique REF : GV2P21
Description
Le GV2P21 est un disjoncteur-moteur TeSys GV de Schneider Electric conçu pour des applications motorisées...
Fréquemment commandés avec ce produit
Détails du produit : TeSys GV2P - disj. moteur - 17..23A - 3P 3d - déclencheur magnéto-thermique
Le GV2P21 est un disjoncteur-moteur TeSys GV de Schneider Electric conçu pour des applications motorisées de 9 kW à 400 V Il assure une protection thermo-magnétique avec une zone de réglage thermique de 17?23 A. un déclenchement magnétique à 12xln et une capacité de court-circuit de 50 kA à 400 V Contrôle des démarrages/arrêts au moyen d'une commande rotative d'une durabilité de 100 000 cycles de manoeuvres (catégorie d'emploi AC3 ; 415 V) Disponible dans le monde entier. il est conforme à plusieurs normes (IEC. UL. CSA. CCC. EAC. Marine) et bénéficie de l'écolabel Green Premium (RoHs/Reach)
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GV2P21
| réglage de courant du déclencheur de surcharge | 17.0 23.0 A |
|---|---|
| nombre de pôles | 3.0 |
| plage de réglage du déclencheur de court-circuit non retardé | 327.0 327.0 A |
| avec protection thermique | Oui |
| sensible à une défaillance de phase | Oui |
| technique de déclenchement | Thermomagnétique |
| puissance dissipée | 2.5 |
| tension de fonctionnement normale | 690.0 690.0 V |
| puissance de fonctionnement nominale, AC-3, 400 V | 9.0 |
| courant permanent nominal (Iu) | 23.0 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 5.5 kW |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| avec commutateur auxiliaire intégré | Non |
| classe de protection (IP) | IP20 |
| avec déclencheur à sous-tension intégré | Non |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 50.0 kA |
| indice de protection (IP) | IP20 |
| finition de l'élément d'actionnement | Bouton rotatif |
| largeur | 44.5 mm |
| hauteur | 89.0 mm |
| profondeur | 97.0 mm |
