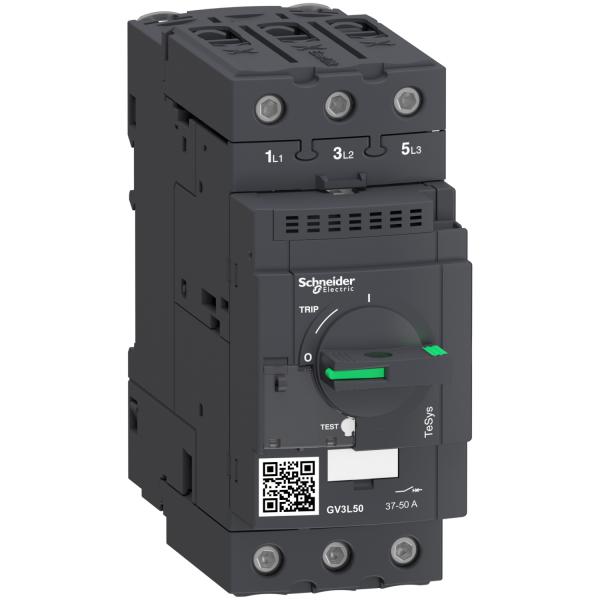

SCHNEIDER ELECTRIC TeSys GV3L - disjoncteur moteur - 50A - 3P 3d - déclencheur magnétique REF : GV3L50
Description
Disjoncteur moteur TeSys GV. 3 pôles (3P). 50A / 690V. pour applications moteurs triphasés 22kW à 400V...
Détails du produit : TeSys GV3L - disjoncteur moteur - 50A - 3P 3d - déclencheur magnétique
Disjoncteur moteur TeSys GV. 3 pôles (3P). 50A / 690V. pour applications moteurs triphasés 22kW à 400V Il fournit une protection magnétique avec un niveau de déclenchement à 14 In. un pouvoir de coupure élevé Icu 50kA à 400V Connexion par bornes à vis Everlink BTR Commande marche-arrêt par manette rotative garantie 50 000 cycles en AC-3 Pour compléter la protection du moteur. utiliser en association avec un relais de surcharge thermique LRD350 (à commander séparément) Certifié multi normes (CEI. CCC. EAC. Marine) et conforme Green Premium (RoHS / REACh)
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GV3L50
| réglage de courant du déclencheur de surcharge | - A |
|---|---|
| nombre de pôles | 3.0 |
| plage de réglage du déclencheur de court-circuit non retardé | 700.0 700.0 A |
| avec protection thermique | Non |
| sensible à une défaillance de phase | Oui |
| technique de déclenchement | Magnétique |
| puissance dissipée | 8.0 |
| tension de fonctionnement normale | 690.0 690.0 V |
| puissance de fonctionnement nominale, AC-3, 400 V | 22.0 |
| courant permanent nominal (Iu) | 50.0 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 15.0 kW |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| avec commutateur auxiliaire intégré | Non |
| classe de protection (IP) | IP20 |
| avec déclencheur à sous-tension intégré | Non |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 50.0 kA |
| indice de protection (IP) | IP20 |
| finition de l'élément d'actionnement | Bouton rotatif |
| largeur | 55.0 mm |
| hauteur | 132.0 mm |
| profondeur | 136.0 mm |
