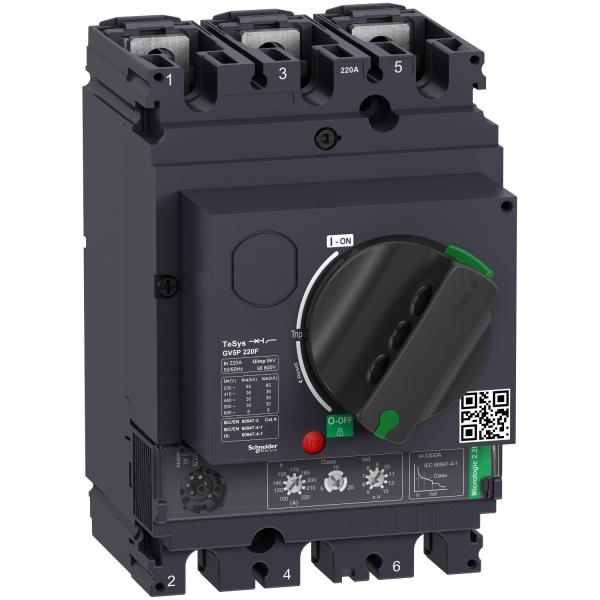

SCHNEIDER ELECTRIC TeSys GV - disjoncteur moteur - 100 à 220A - 36kA - 3P - magnéto-thermique REF : GV5P220F
Description
Disjoncteur moteur TeSys GV. 3 pôles (3P). 220 A/690 V. pour la protection des moteurs 3 phases 90-110kW@400V....
Fréquemment commandés avec ce produit
Détails du produit : TeSys GV - disjoncteur moteur - 100 à 220A - 36kA - 3P - magnéto-thermique
Disjoncteur moteur TeSys GV. 3 pôles (3P). 220 A/690 V. pour la protection des moteurs 3 phases 90-110kW@400V. Il offre une protection magnéto-thermique et des protections complémentaires. un pouvoir de coupure Icu 36 kA. un contrôle start-stop par commande rotative. une connexion pour barres ou câbles avec cosses. Protection thermique réglable par des cadrans avec un courant de réglage Ir dans la plage 100-220 A et une classe de déclenchement sélectionnable 5. 10 ou 20. protection magnétique à 15 In. Les protections supplémentaires à seuil de déclenchement fixe incluent la protection Court retard Isd à 13 Ir. la protection Déséquilibre de phase et Perte. Il met à disposition des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF. SD) et des déclencheurs de tension (MN. MX). Certifié multi-normes (IEC. UL. CSA. CCC. EAC. Marine).
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : GV5P220F
| réglage de courant du déclencheur de surcharge | 100.0 220.0 A |
|---|---|
| nombre de pôles | 3.0 |
| plage de réglage du déclencheur de court-circuit non retardé | 220.0 220.0 A |
| avec protection thermique | Oui |
| sensible à une défaillance de phase | Oui |
| technique de déclenchement | Thermomagnétique |
| puissance dissipée | 52.8 |
| tension de fonctionnement normale | 0.0 690.0 V |
| puissance de fonctionnement nominale, AC-3, 400 V | 132.0 |
| courant permanent nominal (Iu) | 220.0 A |
| puissance de fonctionnement nominale, CA-3, 230 V | 90.0 kW |
| type de raccordement du circuit principal | Borne à vis |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| avec commutateur auxiliaire intégré | Non |
| classe de protection (IP) | IP40 |
| avec déclencheur à sous-tension intégré | Non |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 36.0 kA |
| indice de protection (IP) | IP40 |
| finition de l'élément d'actionnement | Bouton rotatif |
| largeur | 105.0 mm |
| hauteur | 161.0 mm |
| profondeur | 155.0 mm |
