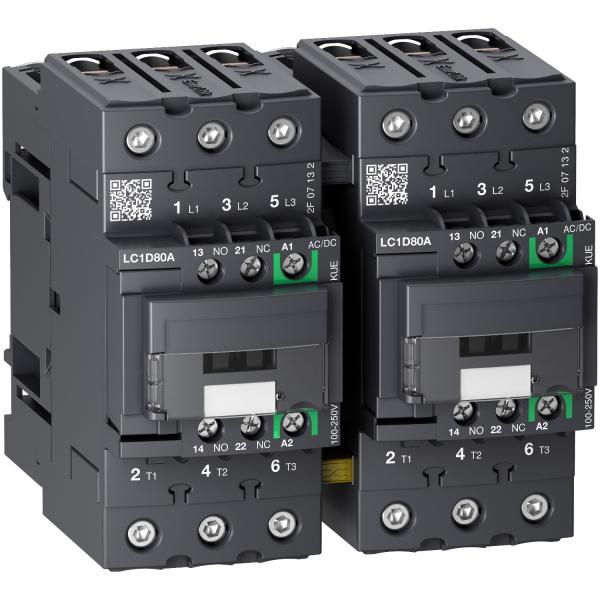

SCHNEIDER ELECTRIC TeSys D - contacteur inverseur - 3P(3 NO) - AC3 - <= 440V 80A - 24Vcc - Everlink REF : LC2D80ABBE
Description
Contacteur inverseur TeSys D. 3 pôles (3NO). pour les applications de commande de moteur jusqu'à 80 A/690...
Détails du produit : TeSys D - contacteur inverseur - 3P(3 NO) - AC3 - <= 440V 80A - 24Vcc - Everlink
Contacteur inverseur TeSys D. 3 pôles (3NO). pour les applications de commande de moteur jusqu'à 80 A/690 V CA-3 (37 kW à 400 V). Il fournit des bobines 24 V CC à faible consommation avec commande électronique. contacts auxiliaires intégrés 1NO+1NF (certifiés «NF mirror»). une connexion d'alimentation par connecteurs à vis BTR EverLink. un contrôle par borniers à vis étriers. Compact (largeur 119 mm). montage sur rail DIN ou fixation par vis. Certifié multi-normes (IEC. UL. CSA. CCC. EAC. Marine). conforme Green Premium (RoHS/REACh). Pour des taux de fonctionnement jusqu'à 3 600 cycles/heure et des environnements jusqu'à 60 °C. il offre une fiabilité et une durabilité élevées. Avec raccords inverseurs de puissance précâblés. verrouillage mécanique (sans verrouillage électrique).
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : LC2D80ABBE
| fonction | Contacteur-inverseur |
|---|---|
| tension d'alimentation de courant nominal Us à CA 50 Hz | - V |
| tension d'alimentation de courant nominal Us à CA 60 Hz | - V |
| tension de fonctionnement CA 50 Hz | - |
| tension d'alimentation de courant nominal Us CC | 24.0 24.0 V |
| courant de fonctionnement nominal CA-1, 400 V | 80.0 A |
| tension de fonctionnement CA 60 Hz | - |
| type de tension d'actionnement | DC |
| courant de fonctionnement nominal CA-3, 400 V | 66.0 A |
| tension de fonctionnement CC | 440.0 440.0 |
| nombre de contacts auxiliaires à deux directions | - |
| puissance de fonctionnement nominale, AC-3, 400 V | 37.0 kW |
| puissance de fonctionnement nominale NEMA | 29.8 kW |
| type de raccordement du circuit principal | Borne à vis |
| nombre de contacts auxiliaires à fermeture | 1.0 |
| nombre de contacts auxiliaires à ouverture | 1.0 |
| classe de protection (IP) | IP20 |
| nombre de contacts ouverture en tant que contacts principaux | 0.0 |
| indice de protection (IP) | IP20 |
| degré de protection (NEMA) | Autre |
| nombre de contacts à fermeture en tant que contacts principaux | 3.0 |
| finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| largeur | 119.0 |
| hauteur | 122.0 |
| profondeur | 120.0 |
| montage possible sur barres profilées | Oui |
