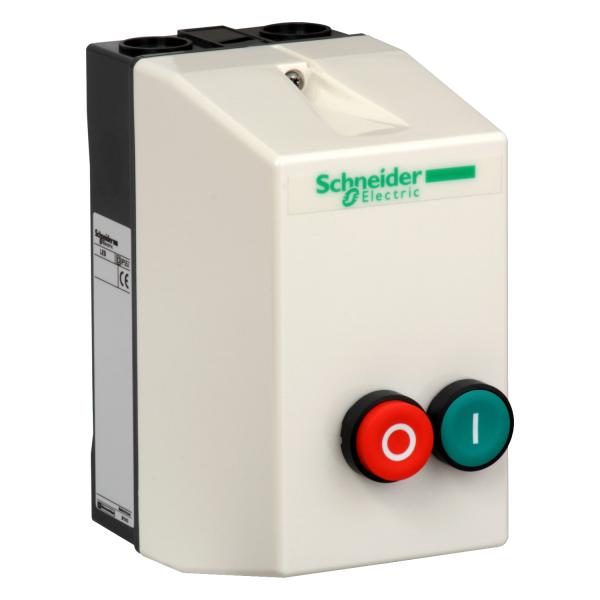

SCHNEIDER ELECTRIC TeSys LE1D - démarreur en coffret - 12A - bobine 230Vca REF : LE1D12P7
Description
Démarreur en coffret TeSys avec contacteur. 3 pôles. 12 A 690 V. pour applications de moteur sans...
Détails du produit : TeSys LE1D - démarreur en coffret - 12A - bobine 230Vca
Démarreur en coffret TeSys avec contacteur. 3 pôles. 12 A 690 V. pour applications de moteur sans inversion 5.5kW@400V AC-3. Boîtier en polycarbonate assurant une protection IP65/IK07. équipé d'un bouton poussoir vert Start (I) et d'un bouton poussoir rouge Stop/Reset (O). Il comporte un contacteur LC1D avec un circuit de commande 230V 50/60Hz. Pour son fonctionnement. il doit être équipé d'un relais de surcharge thermique LRD16 (à commander séparément). Coffret en saillie avec fixation par vis. 2 entrées défonçables pour presse-étoupe en haut et en bas. Il est conforme à IEC 60947-4-1.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : LE1D12P7
| type de starter moteur | Démarreur direct |
|---|---|
| avec déclencheur de court-circuit | Non |
| tension d'alimentation de courant nominal Us à CA 50 Hz | 230.0 230.0 V |
| tension d'alimentation de courant nominal Us à CA 60 Hz | 230.0 230.0 V |
| tension d'alimentation de courant nominal Us CC | - V |
| type de tension d'actionnement | AC |
| puissance de fonctionnement nominale, CA-3, 230 V, triphasée | 3.0 kW |
| puissance de fonctionnement nominale, AC-3, 400 V | 5.5 |
| puissance nominale, 460 V, 60 Hz, triphasée | 5.5 |
| puissance nominale, 575 V, 60 Hz, triphasée | 7.5 |
| courant de fonctionnement nominal Ie | 12.0 A |
| courant de fonctionnement nominal, CA-3, 400 V | 12.0 |
| réglage de courant du déclencheur de surcharge | - A |
| intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V | - |
| intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V | - |
| intensité de court-circuit nominale conditionnelle, type 2, 230 V | - |
| intensité de court-circuit nominale conditionnelle, type 2, 400 V | - |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| température ambiante, limite supérieure sans restriction | 40.0 °C |
| protection contre les surcharges compensée en température | - |
| classe de déclenchement | - |
| type de raccordement du circuit principal | Borne à vis |
| finition du raccordement électrique du circuit auxiliaire / commande | Borne à vis |
| montage possible sur barres profilées | Non |
| avec transfo | Non |
| nombre de postes de commande | 1.0 |
| adapté à un arrêt d'urgence | Non |
| classe de coordination selon IEC 60947-4-3 | - |
| nombre de voyants lumineux | 0.0 |
| réinitialisation externe possible | Non |
| avec fusible | Non |
| indice de protection (IP) | IP65 |
| degré de protection (NEMA) | - |
| protocole pris en charge pour TCP/IP | Non |
| protocole pris en charge pour PROFIBUS | Non |
| protocole pris en charge pour CAN | Non |
| protocole pris en charge pour INTERBUS | Non |
| protocole pris en charge pour ASI | Non |
| protocole pris en charge pour MODBUS | Non |
| protocole pris en charge pour Data-Highway | Non |
| protocole pris en charge pour DeviceNet | Non |
| protocole pris en charge pour SUCONET | Non |
| protocole pris en charge pour LON | Non |
| protocole pris en charge pour PROFINET IO | Non |
| protocole pris en charge pour PROFINET CBA | Non |
| protocole pris en charge pour SERCOS | Non |
| protocole pris en charge pour Foundation Fieldbus | Non |
| protocole pris en charge pour EtherNet/IP | Non |
| protocole pris en charge pour AS-Interface Safety at Work | Non |
| protocole pris en charge pour DeviceNet Safety | Non |
| protocole pris en charge pour INTERBUS-Safety | Non |
| protocole pris en charge pour PROFIsafe | Non |
| protocole pris en charge pour SafetyBUS p | Non |
| protocole pris en charge pour autres systèmes de bus | Non |
| largeur | 88.0 mm |
| hauteur | 166.0 mm |
| profondeur | 128.5 mm |
