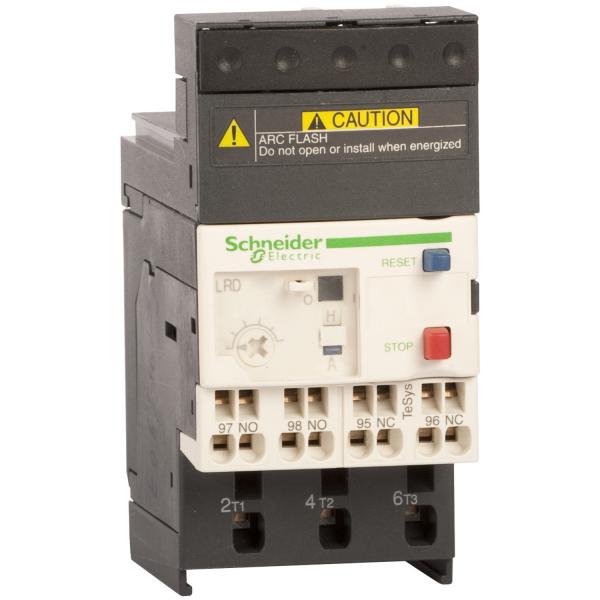

SCHNEIDER ELECTRIC TeSys LRD - relais de protection thermique - 2,5..4A - classe 10A REF : LRD083
Description
Ce relais de surcharge thermique TeSys LRD. 4A/690V. dispose d'une plage de réglage thermique 2.5-4A....
Détails du produit : TeSys LRD - relais de protection thermique - 2,5..4A - classe 10A

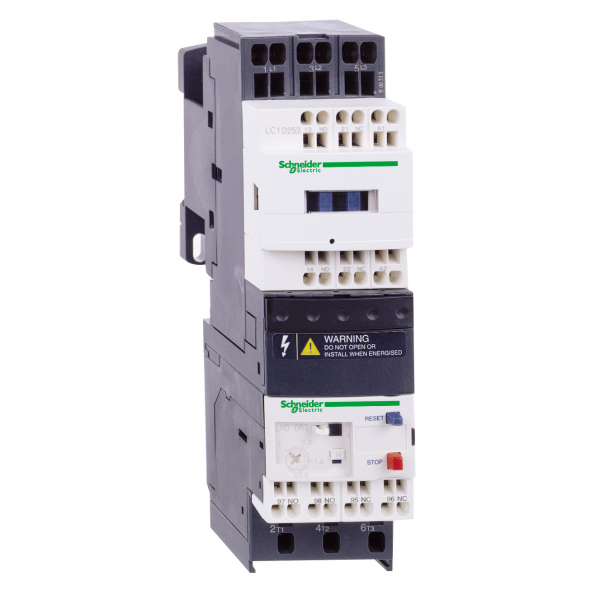

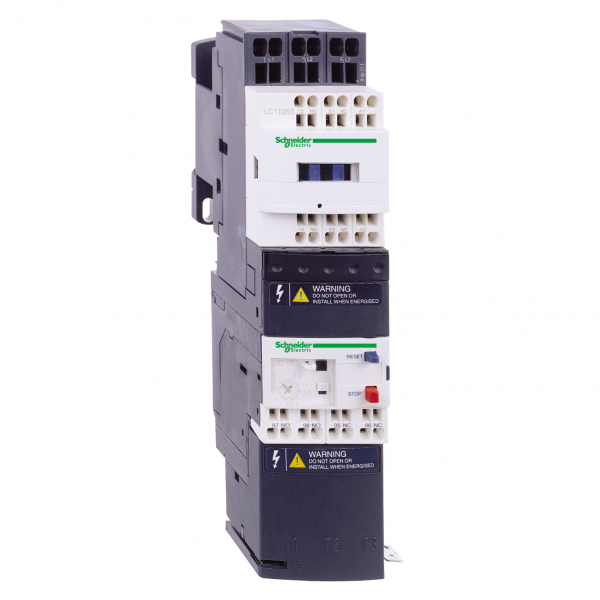

Ce relais de surcharge thermique TeSys LRD. 4A/690V. dispose d'une plage de réglage thermique 2.5-4A. Il assure la protection des moteurs triphasés 1.1-1.5kW à 400V. C'est un dispositif différentiel avec rupture de phase (perte). Il dispose d'un cadran de réglage thermique. d'un sélecteur de réarmement. d'un sélecteur de test. de boutons de réarmement et d'arrêt. d'un indicateur de drapeau et de 2 contacts auxiliaires 1NO+1NF pour la signalisation de défaut. Les réglages sont protégés par un couvercle transparent verrouillable par plombage. Le raccordement se fait par bornes à vis-étrier. Il se connecte directement aux bornes inférieures des contacteurs tripolaires LC1D09-D38. Le montage se fait sur rail DIN ou fixation par vis. séparé du contacteur. avec utilisation d'un bornier LAD7B106 (à commander séparément). Il est certifié multinormes (IEC. UL. CSA. CCC. EAC. ATEX. Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : LRD083
| plage de courant ajustable | 2.5 4.0 A |
|---|---|
| tension de fonctionnement nominale max. Ue | 690.0 V |
| mode de pose | Montage direct |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| classe de déclenchement | CLASSE 10 A |
| entrée pour fonction de remise à zéro | Non |
| type de montage | Montage direct |
| type de raccordement du circuit principal | Raccordement par borne à ressort |
| fonction reset automatique | Oui |
| bouton-poussoir de remise à zéro | Oui |
| nombre de contacts auxiliaires à fermeture | 1.0 |
| nombre de contacts auxiliaires à ouverture | 1.0 |
