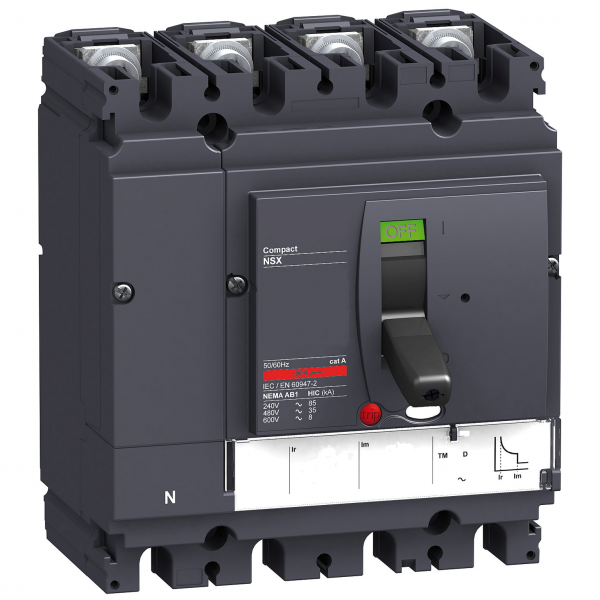

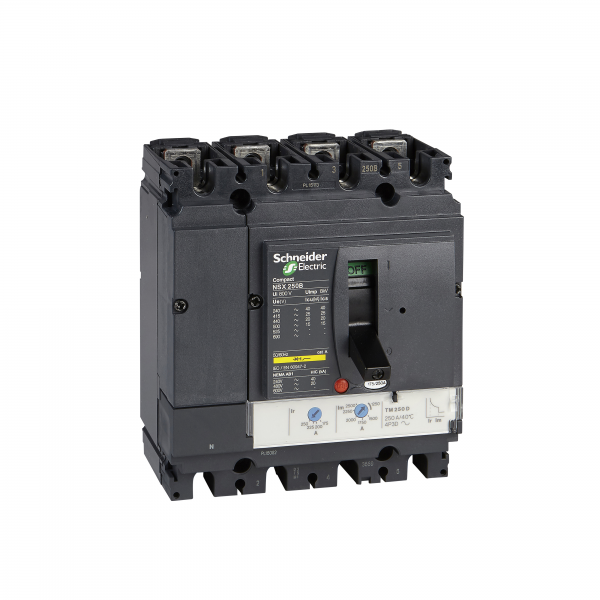

SCHNEIDER ELECTRIC NSX250F TM250D 4P4D REF : LV431650
Description
Ce Compact NSX250F est un disjoncteur fixe 4P 4d complet conçu pour optimiser l'espace et le pouvoir...
Détails du produit : NSX250F TM250D 4P4D
Ce Compact NSX250F est un disjoncteur fixe 4P 4d complet conçu pour optimiser l'espace et le pouvoir de coupure. C'est un choix optimal pour toutes les applications standards et spécifiques. Le pouvoir de coupure (Icu) est de 36 kA rms à 415VCA 50/60Hz. La tension de fonctionnement est de 690VCA 50/60Hz. Ce produit intègre un déclencheur magnéto-thermique (TMD) de 250 A. Le déclencheur TMD offre une protection réglable contre les surcharges thermiques et une protection magnétique fixe. Cette version à 4 pôles (140 mm x 161 mm x 86 mm) est livrée avec une variété de fonctions et d'accessoires en option. Il est conforme aux normes internationales (CEI 60947). CCC. EAC et aux spécifications marines. Compact NSX250F fait partie de l'architecture Schneider Electric EcoStruxure Power.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : LV431650
| réglage de courant du déclencheur de surcharge | 175 | 250 A |
|---|---|
| nombre de pôles | 4 |
| tension assignée (Ue) | 690 | 690 V |
| plage de réglage du déclencheur de court-circuit non retardé | 1250 | 2500 |
| courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | 36 kA |
| plage de réglage du déclencheur de court-circuit retardé de courte durée | 1250 | 2500 |
| nombre de contacts auxiliaires à deux directions | 0 |
| protection intégrée contre les mises à la terre accidentelles | Non |
| courant permanent nominal (Iu) | 250 A |
| type de raccordement du circuit principal | Borne à vis |
| adapté à un montage de profilés chapeaux | Non |
| montage de profilés chapeaux en option | Non |
| nombre de contacts auxiliaires à fermeture | 0 |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| nombre de contacts auxiliaires à ouverture | 0 |
| classe de protection (IP) | IP30 |
| relais de signalisation de déclenchement disponible | Non |
| indice de protection (IP) | IP30 |
| avec déclencheur à sous-tension | Non |
| position du raccordement de circuit principal | Frontal |
| appareil complet avec unité de protection | Oui |
| commande motorisée en option | Oui |
| commande motorisée intégrée | Non |
| finition de l'élément d'actionnement | Levier |
